Làm mát pin ô tô điện là gì? Vì sao hệ thống này quan trọng?
Hệ thống làm mát pin ô tô điện là gì?
Hệ thống làm mát pin ô tô điện là tập hợp các bộ phận có nhiệm vụ kiểm soát nhiệt độ của bộ pin trong quá trình sạc, xả và vận hành.Hệ thống này có thể sử dụng không khí, chất lỏng hoặc các giải pháp quản lý nhiệt khác tùy theo thiết kế của nhà sản xuất.
Trên nhiều mẫu xe điện hiện đại, hệ thống làm mát còn được tích hợp với hệ thống điều hòa không khí và các mạch quản lý nhiệt khác của xe để nâng cao hiệu quả sử dụng năng lượng.
Mục tiêu không đơn thuần là làm pin càng lạnh càng tốt, mà là duy trì nhiệt độ trong phạm vi phù hợp với đặc tính hóa học, yêu cầu công suất và điều kiện hoạt động của pin.
Khi nhiệt độ môi trường thấp, một số hệ thống còn có chức năng làm ấm pin để hỗ trợ hiệu suất sạc và vận hành.
Do đó, thuật ngữ chính xác hơn trong kỹ thuật là hệ thống quản lý nhiệt pin (Battery Thermal Management System – BTMS), trong đó làm mát là một chức năng quan trọng.
Theo Phòng thí nghiệm Năng lượng tái tạo quốc gia Hoa Kỳ (NREL), nhiệt độ và độ đồng đều nhiệt độ giữa các cell có ảnh hưởng đáng kể đến hiệu suất, tuổi thọ và độ an toàn của hệ thống lưu trữ năng lượng trên xe điện.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!
Vì sao pin ô tô điện cần được kiểm soát nhiệt độ?
Trong quá trình sạc và xả, pin không chuyển đổi toàn bộ năng lượng thành điện năng hữu ích mà có một phần năng lượng chuyển thành nhiệt.Lượng nhiệt phát sinh phụ thuộc vào nhiều yếu tố như dòng điện, điện trở bên trong, đặc tính hóa học, nhiệt độ môi trường và trạng thái hoạt động của pin.
Khi nhiệt độ quá cao, các phản ứng phụ bên trong cell có thể diễn ra nhanh hơn, thúc đẩy quá trình lão hóa và làm giảm dung lượng sử dụng theo thời gian.
Ngược lại, khi pin quá lạnh, khả năng cung cấp công suất và tiếp nhận năng lượng sạc có thể bị hạn chế.
Đặc biệt, ở nhiệt độ thấp, việc sạc pin lithium-ion với điều kiện không phù hợp có thể làm tăng nguy cơ hình thành lithium kim loại trên cực âm, gây ảnh hưởng đến tuổi thọ và an toàn của cell.
Vì vậy, hệ thống quản lý nhiệt cần điều chỉnh nhiệt độ theo điều kiện vận hành thực tế thay vì chỉ tập trung vào việc giảm nhiệt khi pin nóng.
Làm mát pin ảnh hưởng thế nào đến tuổi thọ và độ an toàn?
Kiểm soát nhiệt độ giúp hạn chế tình trạng pin thường xuyên hoạt động trong điều kiện bất lợi, từ đó hỗ trợ duy trì hiệu suất và giảm tốc độ suy giảm dung lượng.Hệ thống làm mát còn giúp hạn chế chênh lệch nhiệt độ giữa các khu vực trong bộ pin.
Nếu một số cell nóng hơn đáng kể so với những cell còn lại, mức độ lão hóa giữa các cell có thể không đồng đều, ảnh hưởng đến hiệu quả sử dụng tổng thể của bộ pin.
Về an toàn, kiểm soát nhiệt là một lớp bảo vệ quan trọng giúp giảm nguy cơ phát sinh các điều kiện bất lợi.
Tuy nhiên, hệ thống làm mát không thể tự mình loại bỏ hoàn toàn nguy cơ cháy pin hoặc hiện tượng thoát nhiệt
Độ an toàn tổng thể còn phụ thuộc vào thiết kế cell, kết cấu bộ pin, hệ thống điện, phần mềm giám sát, cơ chế ngắt điện và khả năng hạn chế sự lan truyền nhiệt giữa các cell.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!

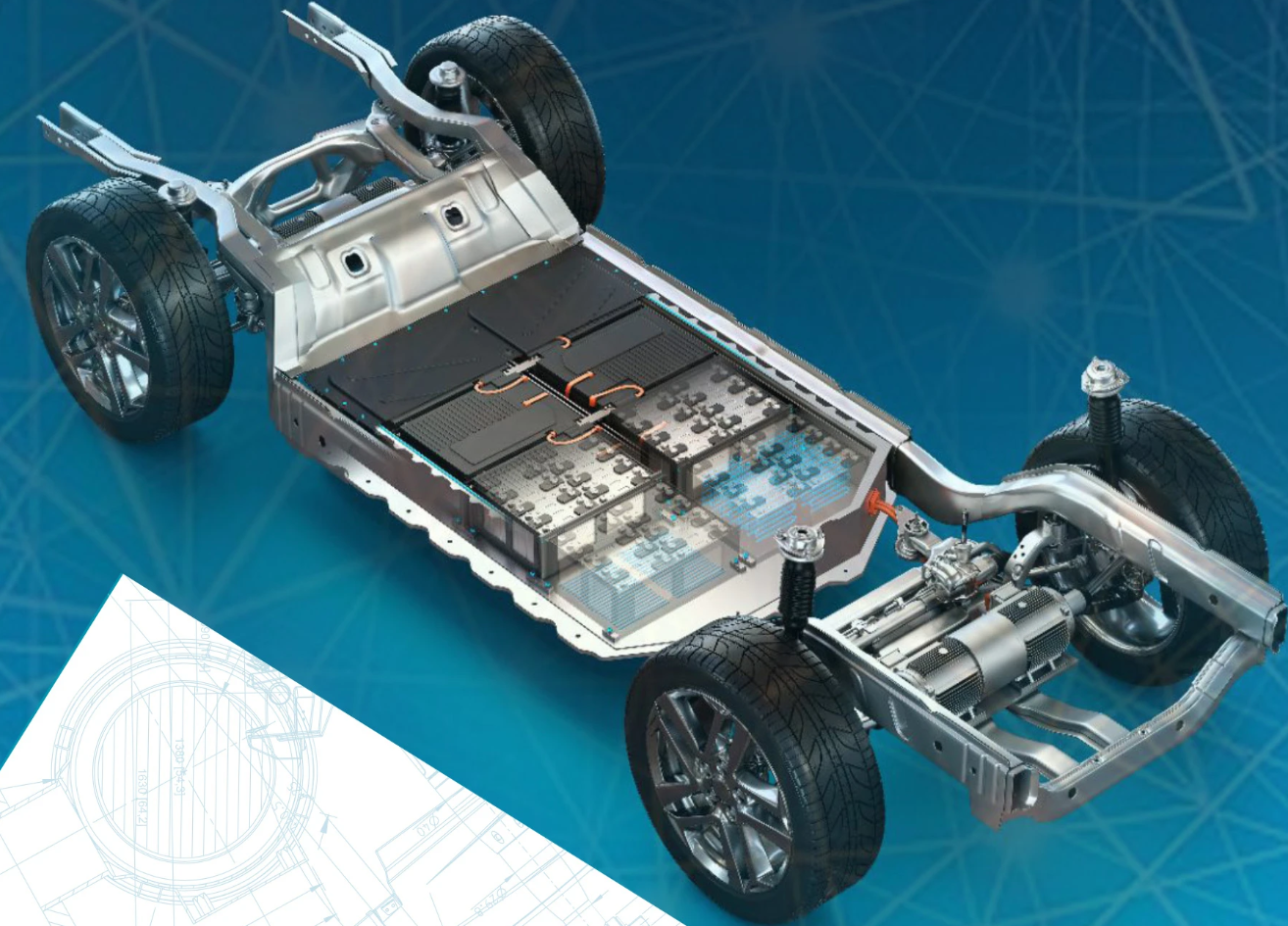

Các công nghệ làm mát pin ô tô điện phổ biến
Làm mát pin bằng không khí
Làm mát bằng không khí sử dụng luồng không khí lưu thông qua khu vực chứa pin để đưa nhiệt ra môi trường.Tùy thiết kế, hệ thống có thể sử dụng không khí tự nhiên hoặc quạt để tăng cường lưu thông.
Ưu điểm của phương pháp này là cấu tạo tương đối đơn giản, ít thành phần phụ trợ và có thể giảm chi phí cũng như khối lượng hệ thống.
Tuy nhiên, khả năng truyền nhiệt của không khí thấp hơn chất lỏng trong nhiều điều kiện thiết kế, khiến việc kiểm soát nhiệt độ đồng đều trở nên khó khăn hơn khi pin phát sinh lượng nhiệt lớn.
Hiệu quả làm mát còn phụ thuộc vào nhiệt độ không khí đầu vào, lưu lượng gió và cách bố trí các cell.
Do đó, làm mát bằng không khí có thể phù hợp với những hệ thống có yêu cầu nhiệt vừa phải, nhưng cần được đánh giá theo đặc điểm cụ thể của bộ pin và điều kiện vận hành.
Làm mát pin bằng chất lỏng
Làm mát bằng chất lỏng là giải pháp được sử dụng trên nhiều mẫu ô tô điện nhờ khả năng truyền nhiệt hiệu quả và kiểm soát nhiệt độ tốt.Trong hệ thống làm mát gián tiếp, chất làm mát thường lưu thông qua các đường ống hoặc tấm trao đổi nhiệt bố trí gần các cell pin.
Nhiệt từ pin truyền sang chất làm mát, sau đó được đưa đến bộ trao đổi nhiệt để thải ra môi trường.
Tùy thiết kế, hệ thống có thể kết hợp với bộ tản nhiệt hoặc hệ thống điều hòa để làm mát chất lỏng khi cần thiết.
Ưu điểm của phương pháp này là khả năng kiểm soát nhiệt độ và độ đồng đều nhiệt tương đối tốt khi hệ thống được thiết kế phù hợp.
Tuy nhiên, hệ thống thường phức tạp hơn làm mát bằng không khí do cần thêm bơm, đường ống, chất làm mát, bộ trao đổi nhiệt và các thiết bị điều khiển.
Việc bảo dưỡng cũng cần tuân thủ quy trình của nhà sản xuất, đặc biệt đối với chất làm mát và các mạch làm mát chuyên dụng.
Nghiên cứu của NREL cho thấy chiến lược làm mát bằng không khí và chất lỏng có những ưu nhược điểm khác nhau; lựa chọn phù hợp cần dựa trên yêu cầu nhiệt, thiết kế bộ pin và điều kiện vận hành thực tế.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!
So sánh làm mát bằng không khí và chất lỏng
| Tiêu chí | Làm mát bằng không khí | Làm mát bằng chất lỏng |
|---|---|---|
| Môi chất truyền nhiệt | Không khí | Chất lỏng làm mát |
| Cấu tạo | Thường đơn giản hơn | Thường phức tạp hơn |
| Khả năng truyền nhiệt | Hạn chế hơn trong nhiều điều kiện | Thường hiệu quả hơn |
| Kiểm soát nhiệt độ đồng đều | Phụ thuộc nhiều vào luồng khí và bố trí cell | Có thể kiểm soát tốt khi thiết kế phù hợp |
| Thành phần phụ trợ | Có thể cần quạt và đường dẫn khí | Có thể cần bơm, đường ống và bộ trao đổi nhiệt |
| Bảo dưỡng | Tùy cấu hình, thường ít hạng mục hơn | Cần chú ý chất làm mát và các thành phần của mạch |
| Khả năng đáp ứng tải nhiệt cao | Phụ thuộc thiết kế | Thường có lợi thế trong hệ thống cần kiểm soát nhiệt lớn |
Bảng so sánh trên phản ánh xu hướng kỹ thuật chung, không có nghĩa mọi hệ thống làm mát bằng chất lỏng đều vượt trội hơn mọi hệ thống làm mát bằng không khí.
Hiệu quả thực tế còn phụ thuộc vào công suất làm mát, thiết kế bộ pin, chất lượng điều khiển và điều kiện vận hành.
Ngoài hai phương pháp này, các nhà sản xuất và đơn vị nghiên cứu còn phát triển những giải pháp như vật liệu chuyển pha, làm mát trực tiếp bằng môi chất chuyên dụng và các hệ thống quản lý nhiệt tích hợp.
BMS và hệ thống làm mát pin phối hợp với nhau như thế nào?
BMS (Battery Management System) là hệ thống quản lý pin, có nhiệm vụ giám sát và hỗ trợ kiểm soát hoạt động của bộ pin.BMS có thể theo dõi điện áp cell, dòng điện, nhiệt độ, trạng thái sạc và các thông số khác tùy cấu hình.
Dựa trên dữ liệu thu thập được, hệ thống điều khiển có thể điều chỉnh hoạt động làm mát, giới hạn công suất hoặc thay đổi điều kiện sạc khi cần thiết.
Cần phân biệt rằng BMS không đồng nghĩa với hệ thống làm mát.
BMS đảm nhiệm vai trò giám sát và quản lý pin, trong khi hệ thống quản lý nhiệt trực tiếp kiểm soát quá trình trao đổi nhiệt thông qua các thiết bị và cơ cấu tương ứng.
Hai hệ thống phối hợp với nhau để duy trì điều kiện vận hành phù hợp, bảo vệ pin và hỗ trợ tối ưu hiệu suất sử dụng năng lượng.
Cách bảo vệ hệ thống làm mát và duy trì độ bền pin
Những yếu tố khiến pin nóng lên khi sử dụng
Nhiệt độ pin có thể tăng do nhiều nguyên nhân, không chỉ riêng thời tiết nóng.- Sạc công suất cao: Khi sạc nhanh, dòng điện lớn có thể làm tăng lượng nhiệt phát sinh trong pin, tùy trạng thái sạc, nhiệt độ và đặc tính cell.
- Vận hành với công suất lớn: Tăng tốc liên tục, chở tải nặng hoặc di chuyển trong điều kiện đòi hỏi công suất cao có thể làm tăng nhiệt lượng sinh ra trong bộ pin.
- Nhiệt độ môi trường cao: Khi nhiệt độ bên ngoài tăng, hệ thống cần làm việc nhiều hơn để duy trì điều kiện nhiệt phù hợp.
- Hệ thống làm mát hoạt động không hiệu quả: Lỗi bơm, quạt, cảm biến, đường dẫn hoặc các bộ phận trao đổi nhiệt có thể làm giảm khả năng kiểm soát nhiệt độ.
- Va chạm hoặc hư hỏng bộ pin: Tác động mạnh vào khu vực pin có thể gây tổn thương kết cấu hoặc tạo ra những rủi ro cần được kiểm tra chuyên môn.
Tuy nhiên, không thể kết luận hệ thống làm mát gặp lỗi chỉ vì pin nóng lên sau một hành trình hoặc một lần sạc nhanh.
Cần xem xét cảnh báo của xe, dữ liệu vận hành và kết quả kiểm tra kỹ thuật để xác định nguyên nhân.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!
Dấu hiệu bất thường của hệ thống làm mát pin
Người dùng nên chú ý đến các dấu hiệu sau:- Xe xuất hiện cảnh báo liên quan đến nhiệt độ pin hoặc hệ thống quản lý nhiệt.
- Công suất sạc hoặc khả năng vận hành bị giới hạn bất thường và kéo dài.
- Hệ thống điều hòa hoặc quản lý nhiệt hoạt động khác thường đi kèm cảnh báo từ xe.
- Xuất hiện rò rỉ chất lỏng ở khu vực liên quan đến mạch làm mát.
- Xe có dấu hiệu hư hỏng phần gầm sau va chạm, đặc biệt tại khu vực lắp đặt bộ pin.
Các biểu hiện này không phải lúc nào cũng xác định chính xác lỗi làm mát, bởi chúng có thể liên quan đến nhiều hệ thống khác nhau.
Nếu xe có cảnh báo nghiêm trọng, nhiệt độ tăng bất thường, mùi lạ, khói hoặc dấu hiệu hư hỏng bộ pin, người dùng nên dừng xe tại vị trí an toàn, rời khỏi khu vực nguy hiểm nếu cần và liên hệ dịch vụ hỗ trợ khẩn cấp hoặc đơn vị kỹ thuật phù hợp.
Không tự tháo bộ pin điện áp cao, mở đường ống hoặc can thiệp vào hệ thống khi chưa có chuyên môn.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!
5 lưu ý giúp hệ thống làm mát pin hoạt động hiệu quả
1. Tuân thủ lịch bảo dưỡng của nhà sản xuất.Thực hiện kiểm tra hệ thống làm mát, cảm biến và các thành phần liên quan theo lịch bảo dưỡng dành riêng cho mẫu xe.
2. Sử dụng đúng loại chất làm mát nếu xe có hệ thống làm mát bằng chất lỏng.
Không tự ý bổ sung chất lỏng không đúng thông số hoặc pha trộn các loại dung dịch khi chưa xác nhận tính tương thích.
3. Sạc pin theo hướng dẫn sử dụng.
Sạc nhanh không mặc nhiên gây hại cho pin nếu xe được thiết kế để hỗ trợ và điều kiện vận hành phù hợp.
Tuy nhiên, nên tuân thủ khuyến nghị của nhà sản xuất về nhiệt độ sạc, công suất sạc và cách sử dụng trong điều kiện thời tiết khắc nghiệt.
4. Tránh để xe trong điều kiện nhiệt độ bất lợi quá lâu khi có thể chủ động lựa chọn.
Đỗ xe ở nơi có mái che khi phù hợp có thể giúp giảm tác động của nhiệt độ môi trường.
Dù vậy, không cần áp dụng các biện pháp làm mát tự phát hoặc tác động trực tiếp lên bộ pin.
5. Kiểm tra xe khi có cảnh báo hoặc sau va chạm.
Không bỏ qua cảnh báo liên quan đến pin và hệ thống nhiệt, kể cả khi xe vẫn có thể di chuyển.
Việc kiểm tra đúng quy trình giúp phát hiện sớm các vấn đề tiềm ẩn và hạn chế nguy cơ phát sinh hư hỏng nghiêm trọng.
Tóm lại, làm mát pin ô tô điện là một phần thiết yếu trong hệ thống quản lý nhiệt, giúp duy trì điều kiện vận hành phù hợp, hỗ trợ tuổi thọ pin và góp phần bảo đảm an toàn.
Mỗi công nghệ làm mát đều có ưu nhược điểm riêng, vì vậy người dùng nên đánh giá giải pháp được trang bị trên từng mẫu xe thay vì chỉ dựa vào tên công nghệ.
Khi tìm hiểu ô tô điện, bên cạnh dung lượng pin và phạm vi di chuyển, người mua cũng nên quan tâm đến hệ thống quản lý nhiệt, cơ chế bảo vệ pin và chính sách bảo hành.
