Khung gầm xe điện là gì?
Khung gầm xe điện là hệ thống kết cấu và các bộ phận cơ khí, điện tử làm nền tảng cho toàn bộ chiếc xe, bao gồm kết cấu chịu lực, hệ thống treo, hệ thống lái, phanh, bánh xe và các thành phần liên quan đến truyền động điện.So với ô tô sử dụng động cơ đốt trong, khung gầm xe điện có những khác biệt đáng chú ý do không cần bố trí động cơ xăng hoặc diesel, hộp số truyền thống và hệ thống nhiên liệu theo cách thông thường.
Thay vào đó, bộ pin cao áp thường được đặt dưới sàn xe, trong khi mô-tơ điện, bộ điều khiển công suất và các thiết bị truyền động được bố trí tùy theo thiết kế của từng mẫu xe.
Cách sắp xếp này tạo điều kiện để các nhà sản xuất tối ưu không gian cabin, phân bổ khối lượng và phát triển những nền tảng có thể sử dụng cho nhiều dòng xe khác nhau.
Tuy nhiên, không phải tất cả xe điện đều có chung một kiểu khung gầm. Cấu trúc thực tế phụ thuộc vào phân khúc xe, yêu cầu về tải trọng, phạm vi hoạt động, chi phí sản xuất và định hướng công nghệ của nhà sản xuất.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!
Cấu tạo khung gầm xe điện gồm những bộ phận nào?
Khung gầm xe điện là một hệ thống tích hợp nhiều bộ phận. Mỗi thành phần đảm nhận chức năng riêng nhưng cần phối hợp để bảo đảm xe vận hành ổn định, an toàn và hiệu quả.- Kết cấu chịu lực và bảo vệ thân xe
Đây là phần nền tảng giúp nâng đỡ thân xe, hành khách và các cụm linh kiện có khối lượng lớn.
Kết cấu thường sử dụng thép cường độ cao, nhôm hoặc kết hợp nhiều loại vật liệu để cân bằng giữa độ cứng, khối lượng và chi phí sản xuất.
Đối với xe điện, khu vực lắp đặt pin cần được thiết kế để hạn chế nguy cơ hư hỏng khi xảy ra va chạm.
Các thanh gia cường, dầm ngang và vùng hấp thụ năng lượng có thể được bố trí nhằm kiểm soát lực tác động và bảo vệ khoang hành khách.
- Bộ pin cao áp
Bộ pin là một trong những thành phần quan trọng nhất của xe điện, có nhiệm vụ lưu trữ năng lượng để cung cấp cho mô-tơ điện.
Pin thường được bố trí dưới sàn xe, bên trong một cụm vỏ và khung bảo vệ.
Vị trí này giúp tận dụng không gian, đồng thời góp phần hạ thấp trọng tâm xe.
Một số nền tảng hiện đại còn tích hợp pin sâu hơn vào kết cấu chịu lực của xe.
Mức độ tích hợp khác nhau tùy công nghệ, từ pin được lắp thành cụm riêng đến thiết kế pin tham gia trực tiếp vào kết cấu nền tảng.
- Mô-tơ điện và hệ thống truyền động
Mô-tơ điện chuyển đổi điện năng thành cơ năng để tạo lực kéo cho bánh xe.
Tùy thiết kế, xe có thể sử dụng một mô-tơ ở cầu trước, cầu sau hoặc nhiều mô-tơ để dẫn động các cầu.
Bộ giảm tốc và vi sai, nếu có, được bố trí phù hợp với hệ thống truyền động.
Do đặc điểm mô-tơ điện có khả năng tạo mô-men xoắn nhanh, hệ thống truyền động có thể được thiết kế gọn hơn so với nhiều cấu hình động cơ đốt trong truyền thống.
- Hệ thống treo và bánh xe
Hệ thống treo có nhiệm vụ hấp thụ dao động từ mặt đường, duy trì độ bám của lốp và hỗ trợ kiểm soát thân xe khi tăng tốc, phanh hoặc vào cua.
Xe điện thường có khối lượng lớn do bộ pin, vì vậy việc lựa chọn lò xo, giảm chấn, thanh cân bằng và các chi tiết liên kết cần phù hợp với tải trọng thực tế.
Thiết kế hệ thống treo ảnh hưởng trực tiếp đến độ êm ái, khả năng kiểm soát thân xe và cảm giác lái.
- Hệ thống lái và phanh
Hệ thống lái giúp người điều khiển thay đổi hướng di chuyển của xe.
Trong khi đó, hệ thống phanh đảm nhiệm việc giảm tốc và dừng xe an toàn.
Nhiều xe điện kết hợp phanh ma sát với phanh tái sinh.
Khi giảm tốc, mô-tơ điện có thể hoạt động như máy phát để chuyển một phần động năng thành điện năng, sau đó đưa năng lượng trở lại bộ pin.
Khả năng thu hồi năng lượng phụ thuộc vào thiết kế hệ thống, trạng thái pin, nhiệt độ và điều kiện vận hành.
Phanh tái sinh không thay thế hoàn toàn hệ thống phanh cơ khí.
Hệ thống quản lý nhiệt và điện tử điều khiển
Nền tảng xe điện còn có các bộ điều khiển điện tử, hệ thống giám sát pin và thiết bị quản lý nhiệt cho những thành phần cần kiểm soát nhiệt độ.
Các hệ thống này phối hợp để theo dõi trạng thái vận hành, điều chỉnh công suất và hỗ trợ bảo vệ các linh kiện quan trọng.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!

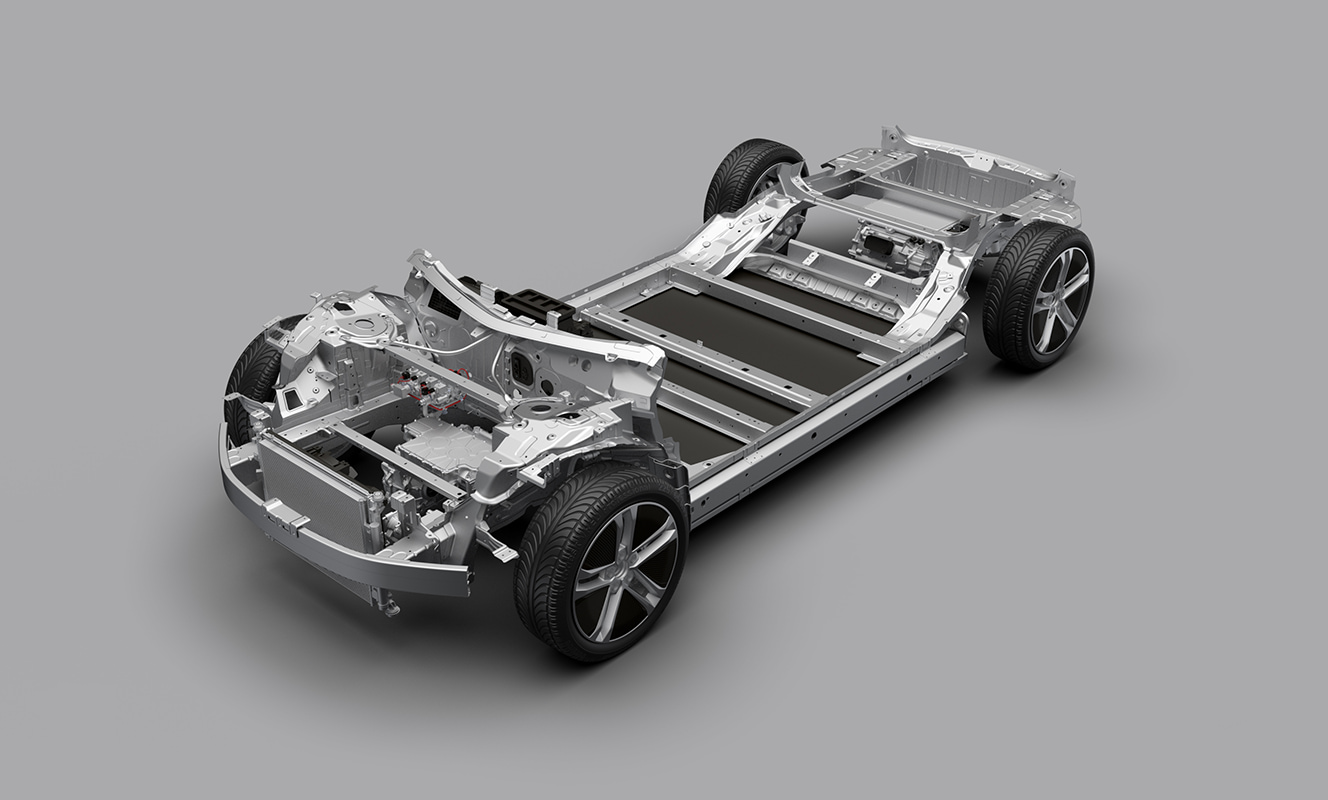

Khung gầm skateboard – nền tảng phổ biến trong thiết kế xe điện hiện đại
Skateboard là thuật ngữ mô tả một dạng nền tảng xe điện có cách bố trí tương đối phẳng, trong đó bộ pin thường nằm dưới sàn, còn mô-tơ điện, hệ thống treo và các cụm truyền động được bố trí quanh các trục bánh xe.Khi nhìn từ bên ngoài, nền tảng này có thể gợi liên tưởng đến một chiếc ván trượt có bánh xe ở bốn góc. Phần thân xe được phát triển phía trên nền tảng, với thiết kế tùy theo nhu cầu sử dụng.
Một số đặc điểm đáng chú ý của khung gầm skateboard gồm:
- Tối ưu không gian: Việc bố trí pin dưới sàn có thể giúp giảm nhu cầu dành không gian cho động cơ và hộp số truyền thống, tạo điều kiện mở rộng khoang cabin.
- Linh hoạt trong phát triển sản phẩm: Một nền tảng có thể được điều chỉnh để phát triển nhiều kiểu thân xe, tùy mức độ dùng chung linh kiện và yêu cầu kỹ thuật.
- Hỗ trợ phân bổ khối lượng: Vị trí pin thấp có thể giúp hạ trọng tâm, qua đó hỗ trợ sự ổn định khi vận hành.
- Tích hợp nhiều hệ thống: Các thành phần truyền động, pin, treo và điều khiển có thể được thiết kế đồng bộ để tối ưu hiệu suất tổng thể.
Dù vậy, nền tảng skateboard không đồng nghĩa với việc mọi xe điện đều có cùng cấu trúc hoặc chất lượng vận hành.
Độ cứng thân xe, cách bố trí pin, thiết kế hệ thống treo và hiệu quả bảo vệ khi va chạm vẫn phụ thuộc vào từng mẫu xe cụ thể.

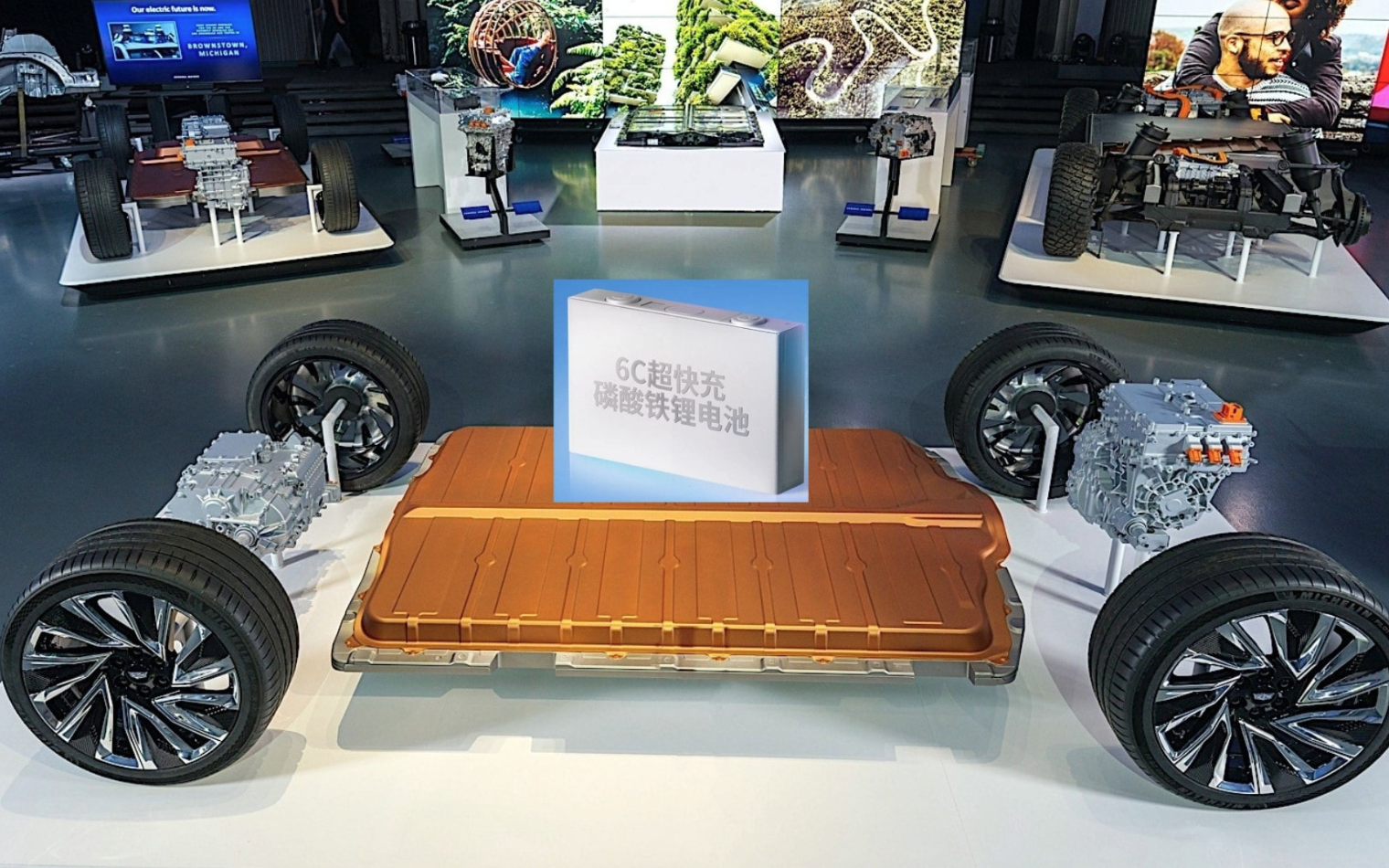

Công nghệ tích hợp pin vào khung gầm xe điện
Một xu hướng đáng chú ý trong ngành ô tô điện là tăng mức độ tích hợp giữa bộ pin và kết cấu nền tảng.Ở thiết kế thông thường, pin được đóng thành một cụm riêng rồi lắp vào khung gầm hoặc thân xe.
Phương án này giúp thuận tiện cho việc thiết kế, lắp ráp và bảo dưỡng theo cấu trúc đã lựa chọn.
Ở những thiết kế tích hợp sâu hơn, bộ pin có thể tham gia vào kết cấu chịu lực của nền tảng.
Một thuật ngữ thường gặp là Cell-to-Chassis (CTC), chỉ phương pháp tích hợp các thành phần pin vào kết cấu khung gầm ở mức độ cao.
Cách triển khai cụ thể có thể khác nhau giữa các nhà sản xuất và không phải mọi hệ thống CTC đều có cấu trúc giống nhau.
Công nghệ tích hợp có thể mang lại một số lợi ích như giảm các lớp kết cấu trung gian, cải thiện hiệu quả sử dụng không gian và hỗ trợ tối ưu khối lượng tổng thể.
Tuy nhiên, việc tích hợp pin cũng đặt ra yêu cầu cao hơn đối với thiết kế chịu lực, khả năng cách điện, quản lý nhiệt và quy trình sửa chữa khi xảy ra hư hỏng.
Nếu một bộ phận pin đồng thời đảm nhiệm chức năng kết cấu, việc tháo lắp hoặc thay thế có thể phức tạp hơn so với cụm pin độc lập.
Vì vậy, lợi ích của công nghệ cần được đánh giá cùng yêu cầu an toàn và khả năng bảo dưỡng trong suốt vòng đời xe.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!
Khung gầm ảnh hưởng như thế nào đến khả năng vận hành của xe điện?
Khung gầm không trực tiếp quyết định toàn bộ hiệu suất của xe, nhưng có ảnh hưởng lớn đến cách xe phản ứng trước điều kiện vận hành thực tế.- Độ ổn định khi vào cua
Bộ pin đặt thấp có thể góp phần hạ trọng tâm xe.
Khi kết hợp với phân bổ khối lượng hợp lý, hệ thống treo phù hợp và lốp có độ bám tốt, thiết kế này có thể hỗ trợ khả năng kiểm soát thân xe khi vào cua.
Tuy nhiên, trọng tâm thấp không tự động bảo đảm xe vận hành tốt.
Độ cứng kết cấu, hiệu chỉnh hệ thống treo, hệ thống cân bằng điện tử và đặc tính lốp cũng đóng vai trò quan trọng.
- Độ êm ái khi di chuyển
Khối lượng pin khiến nhiều xe điện nặng hơn những mẫu xe sử dụng động cơ đốt trong có kích thước tương đương.
Do đó, hệ thống treo cần được tinh chỉnh để kiểm soát dao động của thân xe, đồng thời duy trì sự êm ái khi đi qua đường gồ ghề.
Khả năng cách âm từ mặt đường, độ cứng thân xe và thiết kế lốp cũng ảnh hưởng đến trải nghiệm của hành khách.
- Hiệu quả sử dụng năng lượng
Khung gầm và kết cấu thân xe có thể tác động đến mức tiêu thụ năng lượng thông qua khối lượng, lực cản lăn, khả năng tối ưu khí động học và hiệu quả truyền động.
Một thiết kế gọn nhẹ, có lực cản không khí thấp và hệ thống truyền động hiệu quả sẽ tạo điều kiện để xe sử dụng năng lượng hợp lý hơn.
Dù vậy, phạm vi di chuyển thực tế còn phụ thuộc vào dung lượng pin, tốc độ, nhiệt độ môi trường, tải trọng và thói quen lái xe.
- Khả năng bảo vệ pin khi va chạm
Pin cao áp cần được bảo vệ khỏi các tác động cơ học có thể làm hỏng vỏ pin hoặc ảnh hưởng đến hệ thống điện.
Các giải pháp thiết kế có thể bao gồm khung bảo vệ pin, vùng hấp thụ năng lượng, kết cấu gia cường ở hai bên thân xe và hệ thống giám sát điện áp, cách điện.
Mức độ bảo vệ cần được đánh giá dựa trên thiết kế cụ thể và kết quả thử nghiệm an toàn, thay vì chỉ dựa vào việc nhà sản xuất sử dụng thuật ngữ như “khung gầm chuyên dụng” hay “nền tảng tích hợp pin”.
Khung gầm xe điện khác gì so với khung gầm xe xăng?
Sự khác biệt giữa hai loại xe xuất phát chủ yếu từ hệ truyền động và cách bố trí các bộ phận quan trọng.Ở ô tô sử dụng động cơ đốt trong, khoang động cơ cần bố trí động cơ, hộp số và các hệ thống liên quan.
Xe cũng cần bình nhiên liệu, đường dẫn nhiên liệu và hệ thống xả theo cấu hình động cơ.
Trong khi đó, xe điện chạy bằng pin sử dụng mô-tơ điện và bộ pin cao áp, thường bố trí pin dưới sàn xe.
Cấu trúc này mở ra nhiều phương án thiết kế sàn phẳng và tối ưu không gian cabin.
Về truyền động, xe điện có thể sử dụng cụm mô-tơ và bộ giảm tốc gọn hơn một số hệ thống truyền động truyền thống.
Tuy nhiên, xe vẫn cần hệ thống treo, lái, phanh và kết cấu chịu lực đáp ứng tải trọng cũng như yêu cầu an toàn.
Một điểm khác biệt khác là yêu cầu bảo vệ hệ thống điện cao áp.
Các chi tiết lắp đặt pin, dây dẫn điện cao áp và thiết bị ngắt điện cần được thiết kế để hạn chế nguy cơ điện giật, hư hỏng và các rủi ro sau va chạm.
Cần lưu ý rằng không phải tất cả xe xăng đều sử dụng một loại khung gầm, cũng như không phải mọi xe điện đều có nền tảng skateboard.
Việc so sánh chính xác cần dựa trên cấu trúc và thông số của từng mẫu xe.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!
Những yếu tố cần kiểm tra khi đánh giá khung gầm xe điện
Khi tìm hiểu một mẫu xe điện, người mua nên xem xét nhiều yếu tố thay vì chỉ quan tâm đến dung lượng pin hoặc phạm vi di chuyển được công bố.- Thứ nhất, kết cấu bảo vệ pin. Tìm hiểu cách bộ pin được lắp đặt, cấu trúc bảo vệ phía dưới và hai bên, cùng thông tin thử nghiệm an toàn nếu nhà sản xuất công bố.
- Thứ hai, hệ thống treo và khả năng vận hành. Cần xem xét cấu hình treo trước, treo sau, kích thước lốp và cảm giác vận hành khi thử xe trên những điều kiện đường phù hợp.
- Thứ ba, khối lượng và phân bổ tải trọng. Khối lượng xe ảnh hưởng đến khả năng vận hành, quãng đường di chuyển và mức độ làm việc của lốp, phanh cũng như hệ thống treo.
- Thứ tư, khả năng bảo dưỡng và sửa chữa. Người mua nên tìm hiểu quy trình kiểm tra gầm xe, xử lý hư hỏng khu vực pin và khả năng tiếp cận linh kiện tại cơ sở dịch vụ đáp ứng yêu cầu kỹ thuật.
- Thứ năm, công nghệ quản lý pin và nhiệt. Hệ thống quản lý pin, làm mát hoặc sưởi pin có thể ảnh hưởng đến khả năng duy trì hiệu suất trong các điều kiện nhiệt độ khác nhau.
- Thứ sáu, kết quả thử nghiệm an toàn. Các thông tin về thử nghiệm va chạm, bảo vệ hành khách và an toàn hệ thống điện cao áp giúp người mua có cơ sở đánh giá cụ thể hơn.
Nên ưu tiên kết quả từ cơ quan hoặc tổ chức thử nghiệm có phương pháp rõ ràng, đồng thời kiểm tra đúng phiên bản xe được đánh giá.
Kết luận
Khung gầm xe điện là nền tảng kết hợp giữa kết cấu chịu lực, hệ thống treo, lái, phanh, pin và các thành phần truyền động điện.Những tiến bộ như nền tảng skateboard và công nghệ tích hợp pin đang mở ra nhiều phương án tối ưu không gian, khối lượng và hiệu quả sản xuất.
Tuy nhiên, một nền tảng hiện đại không tự động đồng nghĩa với độ an toàn hoặc khả năng vận hành vượt trội.
Đánh giá toàn diện cần dựa trên cấu trúc thực tế, khả năng bảo vệ pin, hiệu chỉnh hệ thống treo, kết quả thử nghiệm và điều kiện bảo dưỡng.
Khi lựa chọn ô tô điện, người dùng nên kết hợp việc tìm hiểu khung gầm với trải nghiệm lái thử và kiểm tra thông số chính thức của mẫu xe để đưa ra quyết định phù hợp với nhu cầu sử dụng.
