LiDAR Ô Tô Là Gì? Nguyên Lý Hoạt Động Và Ứng Dụng

LiDAR ô tô là gì và hoạt động như thế nào?

Khái niệm công nghệ LiDAR trên ô tô

LiDAR là viết tắt của Light Detection and Ranging, có thể hiểu là công nghệ phát hiện và đo khoảng cách bằng ánh sáng.
Khác với radar sử dụng sóng vô tuyến, LiDAR sử dụng ánh sáng laser để đo khoảng cách đến các vật thể trong môi trường xung quanh.
Trong lĩnh vực ô tô, cảm biến LiDAR thường được tích hợp vào hệ thống cảm nhận môi trường, cung cấp dữ liệu về khoảng cách, hình dạng và vị trí tương đối của các đối tượng.

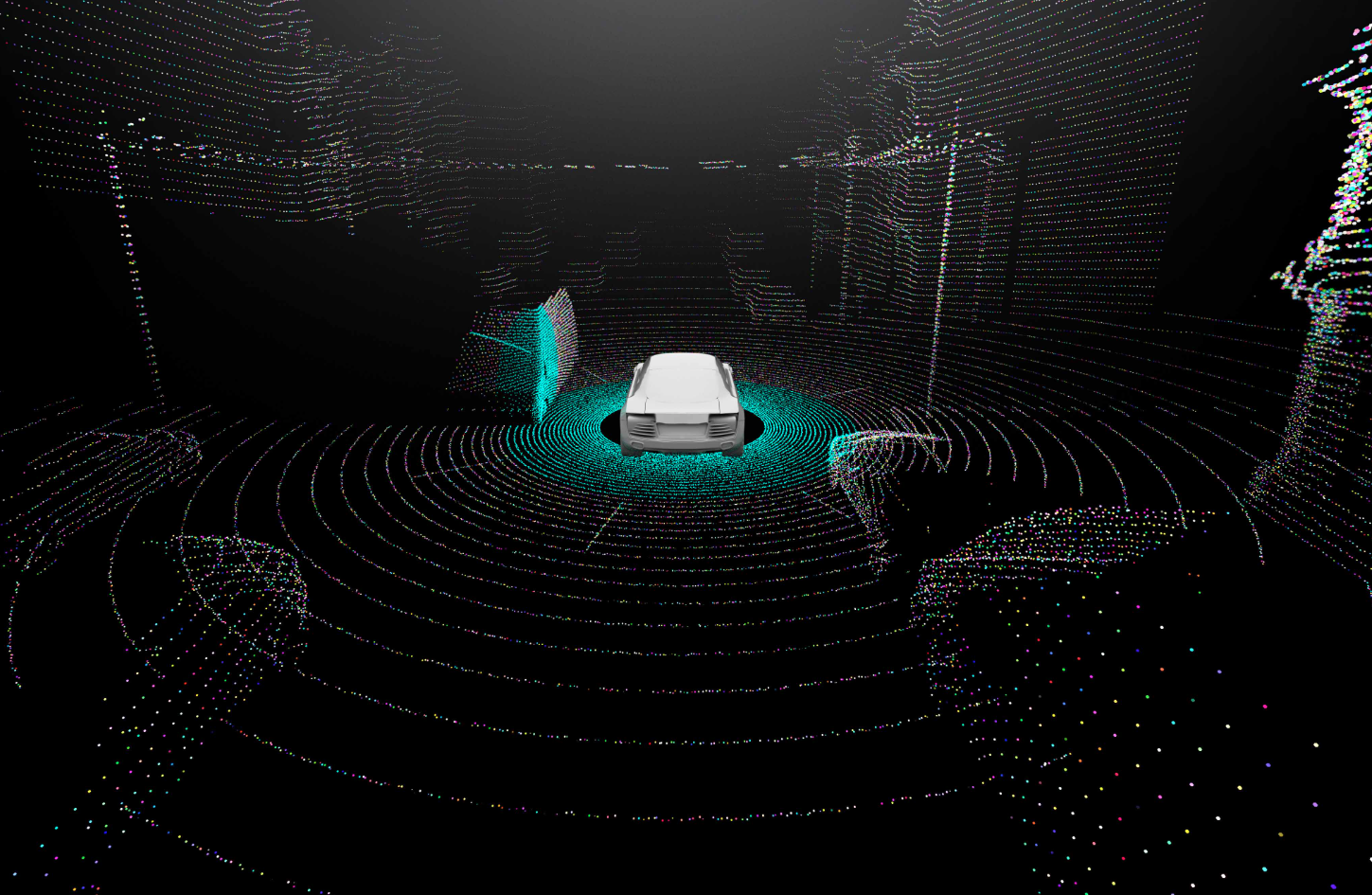

Một trong những đầu ra đặc trưng của LiDAR là đám mây điểm 3D (3D point cloud). Đây là tập hợp nhiều điểm đo trong không gian, mỗi điểm đại diện cho một vị trí mà cảm biến ghi nhận được từ tín hiệu phản xạ.
Khi được xử lý bằng phần mềm và kết hợp với dữ liệu từ các cảm biến khác, đám mây điểm giúp hệ thống tái dựng môi trường xung quanh xe với thông tin không gian chi tiết.

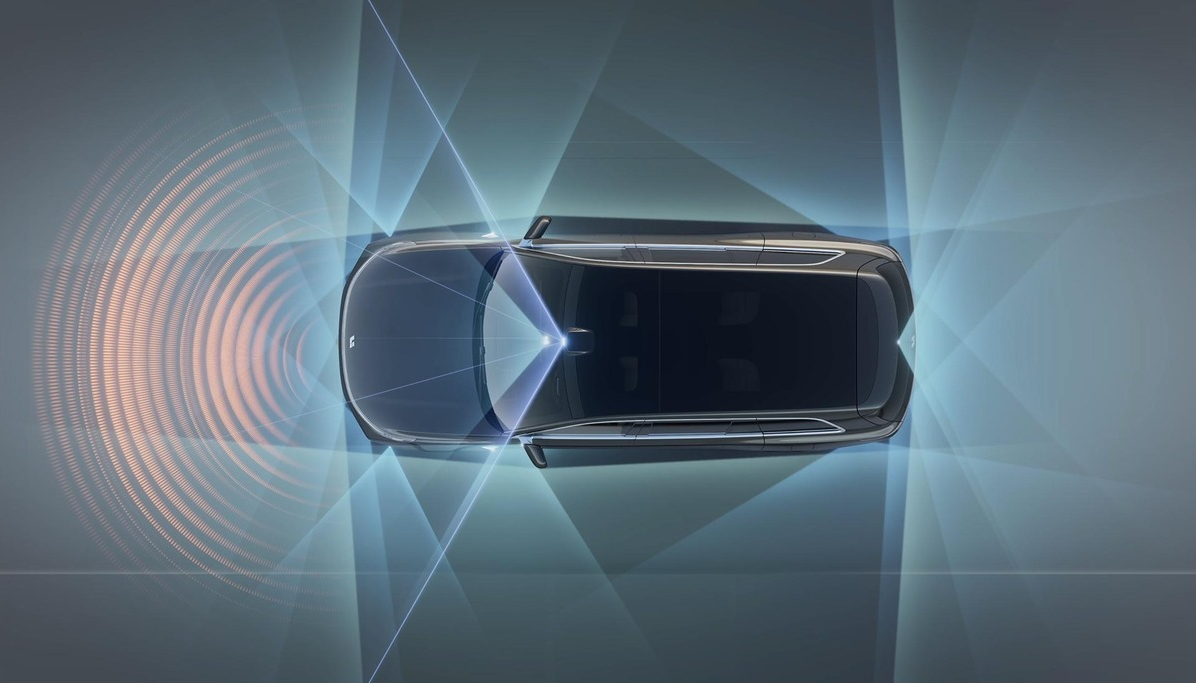

LiDAR có thể được lắp ở nhiều vị trí tùy thiết kế phương tiện, chẳng hạn khu vực đầu xe, phía sau kính chắn gió hoặc trên nóc xe.
Vị trí lắp đặt phụ thuộc vào phạm vi quan sát, thiết kế khí động học, yêu cầu kỹ thuật và cấu trúc tổng thể của hệ thống.
Công nghệ này không chỉ được nghiên cứu cho xe tự hành mà còn có thể hỗ trợ một số chức năng an toàn và hỗ trợ lái trên các dòng xe được trang bị phù hợp.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!

Nguyên lý hoạt động của cảm biến LiDAR



Về cơ bản, LiDAR ô tô hoạt động dựa trên việc phát ánh sáng laser, thu nhận ánh sáng phản xạ và tính toán khoảng cách đến vật thể.
Quá trình này có thể được mô tả qua các bước chính sau:
- Bước 1: Phát xung laser. Bộ phát trong cảm biến phát ra các xung ánh sáng hướng về môi trường phía trước hoặc khu vực xung quanh xe.
- Bước 2: Ánh sáng phản xạ từ vật thể. Khi gặp phương tiện, người đi bộ, hàng rào hoặc vật cản, một phần ánh sáng phản xạ trở lại cảm biến.
- Bước 3: Thu nhận tín hiệu. Bộ thu ghi nhận ánh sáng phản xạ và xác định đặc điểm tín hiệu cần thiết cho quá trình đo.
- Bước 4: Tính toán khoảng cách. Với phương pháp đo thời gian truyền ánh sáng, hệ thống xác định thời gian từ lúc phát xung đến khi nhận được tín hiệu phản xạ.

Khoảng cách có thể được tính theo công thức:

d = (c × Δt) / 2

Trong đó:

• - (d) là khoảng cách từ cảm biến đến vật thể.

• - (c) là tốc độ ánh sáng.

• - (Δt) là tổng thời gian ánh sáng truyền đi và phản xạ trở lại.

• Hệ số 2 xuất hiện vì ánh sáng phải đi cả quãng đường từ cảm biến đến vật thể và quay trở lại.

• - Bước 5: Xây dựng dữ liệu không gian. Cảm biến thực hiện nhiều phép đo theo các hướng khác nhau để tạo ra tập hợp điểm trong không gian. Phần mềm tiếp tục xử lý dữ liệu nhằm nhận diện vật thể và theo dõi vị trí của chúng.

• Tùy kiến trúc cảm biến, LiDAR có thể sử dụng các phương pháp đo và quét khác nhau. Không phải mọi hệ thống đều hoạt động hoàn toàn giống nhau, nhưng mục tiêu chung là cung cấp thông tin không gian phục vụ việc nhận biết môi trường.

•

• Các thành phần chính của hệ thống LiDAR ô tô

Một hệ thống LiDAR thường bao gồm nhiều thành phần phối hợp với nhau để thu nhận và xử lý dữ liệu.
- Bộ phát laser: Tạo ra ánh sáng dùng để đo khoảng cách.
- Bộ thu quang học: Thu nhận ánh sáng phản xạ từ vật thể.
- Hệ thống quang học: Điều hướng hoặc thu gom ánh sáng, tùy thiết kế cảm biến.
- Bộ xử lý tín hiệu: Phân tích tín hiệu thu được, tính toán khoảng cách và tạo dữ liệu đo.
- Hệ thống quét hoặc định hướng chùm tia: Giúp cảm biến quan sát một vùng không gian nhất định. Một số thiết kế sử dụng cấu trúc quét cơ học, trong khi những thiết kế khác dùng giải pháp bán dẫn hoặc trạng thái rắn.
- Phần mềm nhận diện và xử lý dữ liệu: Có thể được tích hợp trong cảm biến hoặc bộ điều khiển bên ngoài để phân tích đám mây điểm, nhận diện vật thể và hỗ trợ các chức năng lái xe.
Trong một chiếc ô tô hiện đại, dữ liệu LiDAR thường không được sử dụng độc lập.
Bộ điều khiển có thể kết hợp dữ liệu này với camera, radar, bản đồ số và các thông tin khác để xây dựng nhận thức toàn diện hơn về môi trường.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!

• LiDAR ô tô có vai trò gì trong hệ thống ADAS và xe tự hành?

• Ứng dụng của LiDAR trong các hệ thống hỗ trợ lái ADAS

ADAS là viết tắt của Advanced Driver Assistance Systems, tức hệ thống hỗ trợ lái xe nâng cao.
Tùy cấu hình cảm biến, phần mềm và thiết kế của từng mẫu xe, dữ liệu LiDAR có thể hỗ trợ một số chức năng như:
- Nhận diện vật cản: LiDAR cung cấp thông tin khoảng cách và hình dạng không gian, hỗ trợ hệ thống xác định các đối tượng xuất hiện trong vùng quan sát.
- Hỗ trợ phát hiện phương tiện và người đi bộ: Dữ liệu không gian có thể bổ sung thông tin cho thuật toán nhận diện, đặc biệt khi cần xác định vị trí tương đối của các đối tượng.
- Hỗ trợ cảnh báo và giảm thiểu va chạm: Khi được tích hợp với phần mềm an toàn phù hợp, dữ liệu cảm biến có thể góp phần đánh giá nguy cơ va chạm và hỗ trợ các chức năng như cảnh báo va chạm hoặc phanh khẩn cấp tự động.
- Hỗ trợ định vị và nhận biết môi trường: Trong một số hệ thống lái tự động, dữ liệu LiDAR được kết hợp với bản đồ độ phân giải cao và các cảm biến khác nhằm xác định vị trí phương tiện trong môi trường.
Tuy nhiên, cần phân biệt giữa khả năng kỹ thuật của cảm biến và tính năng thực tế của chiếc xe.
Việc một mẫu xe có LiDAR không đồng nghĩa với việc xe chắc chắn được trang bị đầy đủ mọi chức năng ADAS kể trên.
Hiệu quả của từng tính năng phụ thuộc vào phần cứng, phần mềm, điều kiện vận hành, quá trình kiểm thử và cách nhà sản xuất thiết kế hệ thống an toàn.

Vai trò của LiDAR trong công nghệ xe tự hành

Để một chiếc xe có thể tự động thực hiện các thao tác lái, hệ thống cần liên tục nhận biết những gì đang diễn ra xung quanh.
Quá trình này thường gồm ba nhóm nhiệm vụ: cảm nhận môi trường, đưa ra quyết định và điều khiển phương tiện.
Trong giai đoạn cảm nhận, LiDAR cung cấp dữ liệu không gian giúp hệ thống xác định khoảng cách và hình dạng tương đối của các đối tượng.
Phần mềm có thể sử dụng dữ liệu này để phân biệt các vùng có thể di chuyển với khu vực có vật cản, đồng thời theo dõi sự thay đổi vị trí của các đối tượng theo thời gian.'
Tiếp đó, bộ điều khiển kết hợp thông tin cảm biến với dữ liệu về tốc độ xe, quỹ đạo dự kiến, bản đồ và các điều kiện vận hành để lập kế hoạch di chuyển.
Chẳng hạn, khi phát hiện một vật cản phía trước, hệ thống có thể đánh giá khoảng cách, hướng di chuyển và nguy cơ va chạm trước khi lựa chọn phương án phù hợp trong phạm vi chức năng được thiết kế.
Dù vậy, LiDAR không tự mình quyết định toàn bộ cách chiếc xe vận hành.
Khả năng lái tự động còn phụ thuộc vào thuật toán nhận diện, năng lực tính toán, hệ thống điều khiển, định vị và cơ chế an toàn dự phòng.
Đây là lý do nhiều giải pháp tự hành sử dụng nhiều loại cảm biến thay vì chỉ dựa vào một nguồn dữ liệu duy nhất.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!

So sánh LiDAR, camera và radar trên ô tô





LiDAR, camera và radar đều có thể đóng góp vào việc nhận biết môi trường, nhưng mỗi công nghệ có nguyên lý đo và thế mạnh khác nhau.

Tiêu chí	LiDAR	Camera	Radar
Nguyên lý	Phát và thu ánh sáng laser	Thu nhận hình ảnh	Phát và thu sóng vô tuyến
Thông tin nổi bật	Khoảng cách và cấu trúc không gian 3D	Hình ảnh, màu sắc, biển báo và vạch đường	Khoảng cách, tốc độ tương đối và hướng chuyển động
Điểm mạnh	Dữ liệu không gian chi tiết	Nhận diện đặc điểm hình ảnh và ngữ cảnh	Hoạt động tốt trong nhiều điều kiện thời tiết và ánh sáng
Hạn chế đáng chú ý	Có thể suy giảm hiệu quả khi mưa lớn, sương mù hoặc môi trường nhiều hạt gây tán xạ	Hiệu quả có thể bị ảnh hưởng bởi thiếu sáng, chói sáng hoặc che khuất	Khả năng phân biệt hình dạng và đặc điểm thị giác thường hạn chế hơn camera
Vai trò trong hệ thống	Bổ sung nhận thức không gian	Bổ sung thông tin hình ảnh	Bổ sung thông tin khoảng cách và chuyển động

Không nên hiểu bảng trên là quy tắc tuyệt đối cho mọi thiết bị. Hiệu năng thực tế còn phụ thuộc vào thế hệ cảm biến, cách lắp đặt, thuật toán và điều kiện vận hành.
Ví dụ, camera có thể nhận diện màu sắc đèn tín hiệu hoặc ký hiệu trên biển báo, trong khi LiDAR cung cấp dữ liệu về khoảng cách và hình dạng không gian. Radar lại có lợi thế trong việc đo tốc độ tương đối và thường duy trì khả năng hoạt động tốt trong nhiều điều kiện ánh sáng.
Khi kết hợp dữ liệu từ nhiều cảm biến, hệ thống có thể kiểm tra chéo thông tin và giảm sự phụ thuộc vào một nguồn đo duy nhất.

Ưu điểm, hạn chế và tương lai của công nghệ LiDAR ô tô

Ưu điểm nổi bật của LiDAR trên ô tô

Ưu điểm đáng chú ý của LiDAR là khả năng cung cấp dữ liệu khoảng cách và cấu trúc không gian ba chiều với độ chi tiết cao.
Thay vì chỉ dựa vào hình ảnh hai chiều, hệ thống có thể sử dụng dữ liệu đo để xác định vị trí tương đối của vật thể trong không gian.
Điều này hữu ích khi xây dựng mô hình môi trường phục vụ các chức năng hỗ trợ lái và lái tự động.
Một ưu điểm khác là LiDAR chủ động phát ra nguồn sáng của riêng mình để đo khoảng cách, do đó không phụ thuộc hoàn toàn vào ánh sáng môi trường giống như camera thông thường.
Tuy nhiên, điều đó không có nghĩa LiDAR hoạt động hoàn hảo trong mọi điều kiện thời tiết.
Ánh sáng phản xạ có thể bị ảnh hưởng bởi mưa, sương mù, bụi hoặc các yếu tố làm suy giảm và tán xạ tín hiệu.
LiDAR cũng có thể bổ sung thông tin hữu ích khi hệ thống cần xác định ranh giới vật thể, khoảng trống di chuyển hoặc vị trí của các đối tượng xung quanh.
Khi kết hợp với camera và radar, dữ liệu LiDAR giúp hệ thống có thêm một phương pháp đo độc lập để đối chiếu thông tin, từ đó nâng cao chất lượng nhận biết môi trường nếu toàn bộ hệ thống được thiết kế và hiệu chỉnh phù hợp.

Những hạn chế cần cân nhắc

Dù có nhiều lợi thế, LiDAR vẫn tồn tại một số hạn chế về chi phí, tích hợp và khả năng vận hành.
- Chi phí hệ thống: Cảm biến LiDAR, bộ xử lý và phần mềm liên quan có thể làm tăng chi phí phát triển cũng như chi phí trang bị cho phương tiện. Mức chi phí phụ thuộc vào loại cảm biến, sản lượng và yêu cầu hiệu năng.
- Ảnh hưởng từ môi trường: Mưa lớn, sương mù, bụi và các hạt trong không khí có thể làm suy giảm hoặc gây nhiễu tín hiệu ánh sáng phản xạ. Vì vậy, LiDAR không thể thay thế hoàn toàn các cảm biến khác trong mọi điều kiện.
- Yêu cầu xử lý dữ liệu: Đám mây điểm 3D có thể chứa lượng dữ liệu lớn. Hệ thống cần phần cứng và thuật toán đủ năng lực để xử lý dữ liệu trong thời gian phù hợp với yêu cầu vận hành.
- Khó khăn trong tích hợp: Vị trí lắp đặt, góc quan sát, khả năng chống rung, chống nước và độ bền đều cần được tính toán. Sau sửa chữa hoặc thay đổi các bộ phận liên quan, một số hệ thống cảm biến có thể cần kiểm tra và hiệu chỉnh theo quy trình của nhà sản xuất.
- Không thể bảo đảm an toàn tuyệt đối: LiDAR có thể giúp hệ thống nhận biết môi trường tốt hơn trong những điều kiện nhất định, nhưng không loại bỏ hoàn toàn nguy cơ tai nạn. Hiệu quả an toàn phụ thuộc vào toàn bộ hệ thống và điều kiện vận hành thực tế.
Vì vậy, khi đánh giá một mẫu xe có LiDAR, người dùng nên quan tâm đến khả năng thực tế của các tính năng an toàn, thay vì chỉ dựa vào việc xe có trang bị cảm biến này hay không.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!

Xu hướng phát triển LiDAR trong ngành ô tô

Sự phát triển của xe điện, hệ thống ADAS và công nghệ lái tự động đang thúc đẩy nhu cầu cải thiện cảm biến nhận biết môi trường.
Trong lĩnh vực LiDAR, các hướng phát triển đáng chú ý bao gồm thu nhỏ kích thước, giảm chi phí, nâng cao độ phân giải, mở rộng phạm vi đo và cải thiện độ tin cậy.
Một hướng khác là phát triển các kiến trúc LiDAR trạng thái rắn hoặc bán dẫn, nhằm giảm sự phụ thuộc vào các bộ phận cơ học chuyển động trong một số thiết kế.
Tuy nhiên, mỗi kiến trúc đều có những đánh đổi riêng về trường nhìn, độ phân giải, phạm vi đo và chi phí.
Việc tích hợp LiDAR với camera, radar và phần mềm xử lý dữ liệu cũng ngày càng quan trọng.
Thay vì đánh giá từng cảm biến một cách riêng lẻ, các nhà phát triển cần xem xét khả năng phối hợp giữa chúng trong toàn bộ hệ thống nhận biết môi trường.
Trong tương lai, LiDAR có thể tiếp tục được ứng dụng trong các hệ thống hỗ trợ lái và một số nền tảng lái tự động, tùy thuộc vào yêu cầu an toàn, chi phí và chiến lược của từng nhà sản xuất.
Đối với người mua xe, việc tìm hiểu LiDAR nên đi cùng với việc đánh giá các tính năng ADAS cụ thể, mức độ hỗ trợ của hệ thống, điều kiện kích hoạt và trách nhiệm của người lái.
Công nghệ cảm biến chỉ phát huy giá trị khi được tích hợp đúng cách và sử dụng trong phạm vi thiết kế cho phép.

Kết luận

LiDAR ô tô là công nghệ đo khoảng cách bằng ánh sáng laser, có khả năng cung cấp dữ liệu không gian ba chiều phục vụ việc nhận biết môi trường xung quanh xe.
Nhờ khả năng bổ sung thông tin khoảng cách và hình dạng vật thể, LiDAR đóng vai trò đáng chú ý trong quá trình phát triển hệ thống ADAS và xe tự hành.
Tuy nhiên, công nghệ này vẫn có những hạn chế về chi phí, điều kiện môi trường và yêu cầu xử lý dữ liệu.
Việc kết hợp LiDAR với camera, radar cùng các hệ thống điều khiển và an toàn phù hợp mới là hướng tiếp cận quan trọng để nâng cao độ tin cậy của ô tô thông minh.
