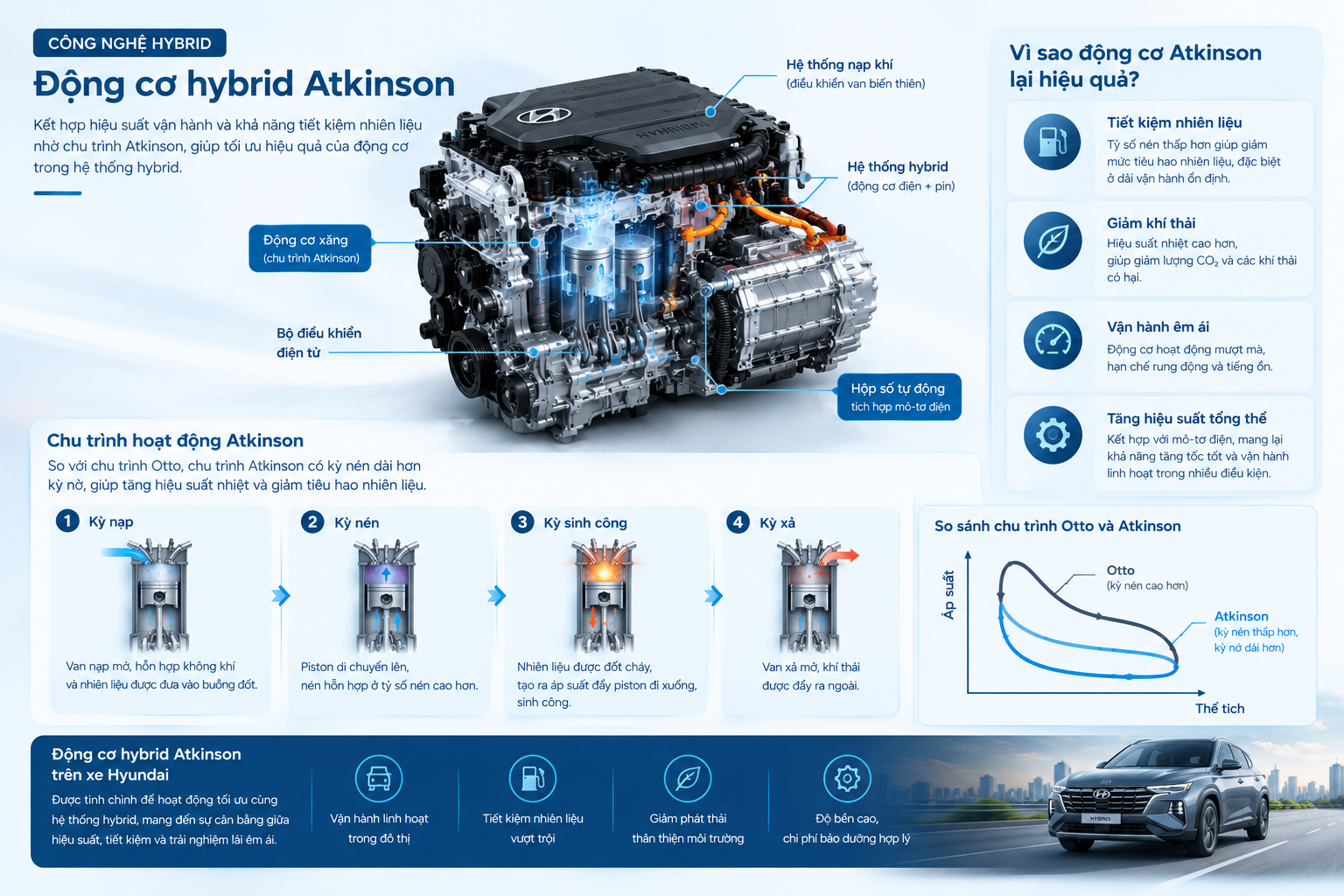

Động cơ hybrid Atkinson là gì?
Động cơ hybrid Atkinson là cách gọi phổ biến của hệ truyền động hybrid sử dụng động cơ xăng vận hành theo chu trình Atkinson hoặc chu trình Atkinson cải tiến.Đây là một giải pháp kỹ thuật được phát triển nhằm nâng cao hiệu suất nhiệt, giảm lượng nhiên liệu tiêu thụ và tận dụng tốt hơn năng lượng sinh ra trong quá trình đốt cháy.
Để hiểu công nghệ này, trước hết cần phân biệt chu trình Atkinson với chu trình Otto – nguyên lý thường được sử dụng trên động cơ xăng truyền thống.
Ở động cơ Otto thông thường, quá trình nạp, nén, cháy – giãn nở và xả diễn ra theo bốn kỳ, trong đó tỷ số nén hình học và tỷ số giãn nở về cơ bản tương ứng với nhau.
Trong khi đó, chu trình Atkinson được thiết kế để tạo ra tỷ số giãn nở lớn hơn tỷ số nén hiệu dụng.
Nhờ vậy, khí cháy có thêm khoảng hành trình để giãn nở và sinh công trước khi được thải ra ngoài, giúp động cơ tận dụng năng lượng từ quá trình đốt cháy hiệu quả hơn.
Trên các động cơ hybrid hiện đại, nguyên lý này thường được mô phỏng bằng cách điều khiển thời điểm đóng van nạp.
Thay vì đóng van ngay khi piston kết thúc kỳ nạp, hệ thống giữ van nạp mở lâu hơn, thậm chí sang một phần kỳ nén.
Một phần hỗn hợp khí nạp có thể bị đẩy ngược trở lại đường ống nạp khi piston đi lên, khiến lượng khí thực sự được giữ lại trong xi-lanh giảm xuống.
Điều này làm giảm tỷ số nén hiệu dụng, trong khi tỷ số giãn nở hình học vẫn được duy trì ở mức cao.
Điểm quan trọng là động cơ không đơn thuần giảm lượng nhiên liệu tiêu thụ bằng cách hạn chế hoạt động.
Nó thay đổi cách nạp và nén khí để khai thác năng lượng từ quá trình cháy hiệu quả hơn trong những điều kiện vận hành phù hợp.
Hiện nay, nguyên lý này cũng được ứng dụng trong nhiều hệ truyền động hybrid của các nhà sản xuất khác, với những cách thiết kế và điều khiển khác nhau.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!

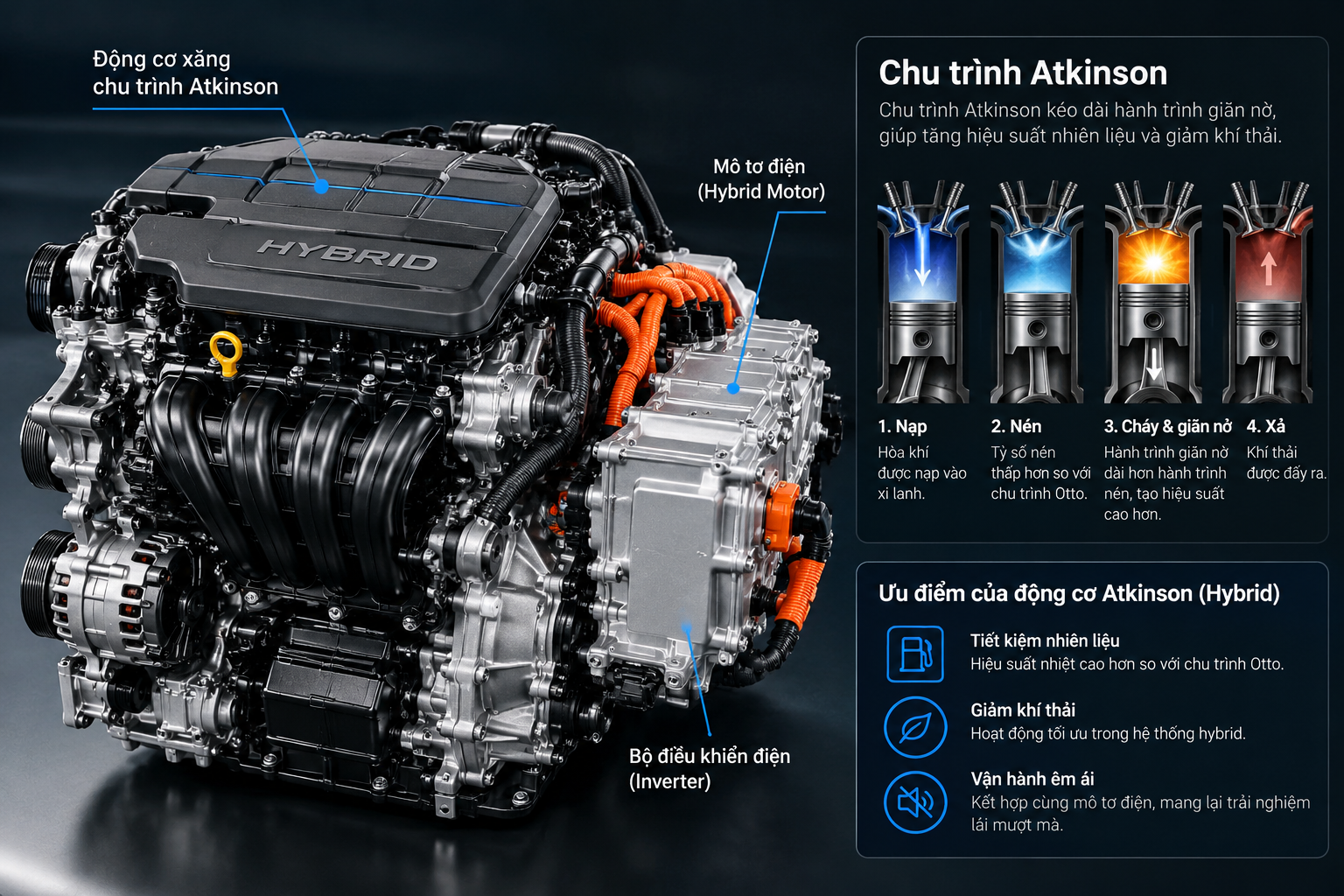

Nguyên lý hoạt động của động cơ Atkinson trên xe hybrid
Về cơ bản, động cơ Atkinson vẫn sử dụng bốn kỳ hoạt động quen thuộc của động cơ đốt trong: nạp, nén, sinh công và xả.Sự khác biệt chủ yếu nằm ở thời điểm đóng van nạp và cách hệ thống điều khiển lượng khí được giữ lại trong xi-lanh.
- Kỳ nạp: Piston di chuyển từ điểm chết trên xuống điểm chết dưới, tạo độ chân không để hút không khí hoặc hỗn hợp khí vào xi-lanh.
Van nạp mở để đưa lượng khí cần thiết vào buồng đốt.
- Kỳ nén: Khi piston bắt đầu đi lên, van nạp chưa đóng ngay mà tiếp tục mở thêm một khoảng thời gian.
Một phần khí nạp có thể bị đẩy ngược trở lại đường ống nạp, khiến lượng khí còn lại trong xi-lanh ít hơn so với động cơ Otto thông thường.
Sau khi van nạp đóng, piston tiếp tục đi lên và nén lượng khí còn lại.
- Kỳ sinh công: Bugi đánh lửa đốt cháy hỗn hợp khí và nhiên liệu đã được nén.
Áp suất khí cháy đẩy piston đi xuống, tạo ra công cơ học làm quay trục khuỷu.
Nhờ tỷ số giãn nở lớn, khí cháy có thêm khả năng giãn nở và sinh công trước khi kết thúc hành trình.
- Kỳ xả: Piston đi lên, van xả mở để đưa khí thải ra khỏi xi-lanh, chuẩn bị cho chu trình tiếp theo.
Điểm cốt lõi của nguyên lý Atkinson hiện đại là giảm tỷ số nén hiệu dụng nhưng vẫn duy trì tỷ số giãn nở hình học cao.
Đây là yếu tố giúp động cơ cải thiện hiệu suất nhiệt trong vùng hoạt động phù hợp.
.png)
So sánh nguyên lý Otto và Atkinson
| Tiêu chí | Động cơ Otto | Động cơ Atkinson cải tiến |
|---|---|---|
| Thời điểm đóng van nạp | Thường đóng gần cuối kỳ nạp | Đóng muộn hơn, có thể sang kỳ nén |
| Lượng khí giữ lại | Tương đối lớn theo dung tích làm việc | Có thể giảm do một phần khí bị đẩy ngược |
| Tỷ số nén hiệu dụng | Gần với tỷ số nén hình học hơn | Thấp hơn tỷ số nén hình học |
| Tỷ số giãn nở | Về cơ bản tương ứng tỷ số nén hình học | Lớn hơn tỷ số nén hiệu dụng |
| Đặc tính vận hành | Có khả năng tạo công suất riêng tốt | Ưu tiên hiệu suất nhiệt trong vùng vận hành phù hợp |
Các nhà sản xuất có thể điều chỉnh thời điểm phối khí, tỷ số nén, hệ thống phun nhiên liệu và điều khiển đánh lửa để cân bằng giữa hiệu suất, công suất và khí thải.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!
Vì sao động cơ Atkinson phù hợp với xe hybrid?
Một trong những hạn chế của động cơ Atkinson là khả năng tạo mô-men xoắn và công suất riêng ở vòng tua thấp thường kém hơn động cơ Otto có cùng dung tích, nếu xét trong những điều kiện tương đương.Đây cũng là lý do khiến nguyên lý Atkinson đặc biệt phù hợp khi kết hợp với mô-tơ điện.
Trên xe hybrid, động cơ xăng và mô-tơ điện không nhất thiết phải cùng hoạt động liên tục.
Bộ điều khiển trung tâm sẽ phân phối nhiệm vụ giữa hai nguồn động lực dựa trên tốc độ xe, mức độ đạp ga, trạng thái pin và điều kiện vận hành.
Khi xe khởi hành hoặc di chuyển ở tốc độ thấp, mô-tơ điện có thể đảm nhận phần lớn lực kéo.
Mô-tơ điện có khả năng tạo mô-men xoắn lớn ngay từ tốc độ quay thấp, giúp xe tăng tốc mượt mà mà không cần động cơ xăng liên tục hoạt động ở vùng vòng tua cao.
Khi xe cần tăng tốc mạnh, động cơ xăng và mô-tơ điện có thể phối hợp để cung cấp công suất.
Nhờ sự hỗ trợ của mô-tơ điện, hạn chế về khả năng tạo mô-men xoắn ở vòng tua thấp của động cơ Atkinson được giảm bớt.
Khi xe di chuyển ổn định, hệ thống có thể điều chỉnh động cơ xăng hoạt động tại vùng hiệu suất tốt.
Tùy kiến trúc hybrid, công suất động cơ có thể truyền trực tiếp tới bánh xe, thông qua bộ truyền động hoặc được chuyển thành điện năng để cung cấp cho mô-tơ kéo.
Khi giảm tốc hoặc phanh, mô-tơ điện có thể hoạt động như máy phát để thu hồi một phần động năng và chuyển thành điện năng lưu trữ trong pin.
Nguồn điện này tiếp tục được sử dụng cho những lần tăng tốc hoặc vận hành bằng điện sau đó.
Như vậy, lợi thế của hệ truyền động hybrid không chỉ đến từ riêng động cơ Atkinson.
Hiệu quả thực tế được tạo nên bởi sự phối hợp giữa động cơ xăng, mô-tơ điện, pin, bộ điều khiển công suất và chiến lược quản lý năng lượng.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!
Ưu điểm và hạn chế của động cơ hybrid Atkinson
Ưu điểm nổi bật
- Hiệu suất nhiệt cao: Nhờ tỷ số giãn nở lớn hơn tỷ số nén hiệu dụng, động cơ có thể tận dụng tốt hơn năng lượng từ quá trình cháy trong những vùng vận hành phù hợp.Điều này góp phần giảm lượng nhiên liệu cần thiết để tạo ra một đơn vị công cơ học.
-Tiết kiệm nhiên liệu trong điều kiện phù hợp: Khi kết hợp với mô-tơ điện và hệ thống quản lý năng lượng, động cơ Atkinson có thể giúp xe hybrid giảm mức tiêu thụ nhiên liệu, đặc biệt trong điều kiện giao thông thường xuyên dừng và khởi hành.
Mức tiết kiệm thực tế còn phụ thuộc vào thiết kế xe, dung lượng pin, điều kiện đường sá và thói quen lái xe.
- Giảm áp lực cho động cơ xăng: Mô-tơ điện hỗ trợ lực kéo ở tốc độ thấp và khi tăng tốc, giúp hệ thống không phải phụ thuộc hoàn toàn vào động cơ đốt trong.
Động cơ xăng có thể được điều khiển để tập trung hoạt động ở những vùng hiệu suất thuận lợi hơn.
- Phối hợp tốt với phanh tái sinh: Khi giảm tốc, hệ thống hybrid có thể thu hồi một phần động năng để sạc lại pin.
Năng lượng được thu hồi có thể hỗ trợ mô-tơ điện trong những lần vận hành tiếp theo, giảm nhu cầu sử dụng nhiên liệu từ động cơ xăng.
Những hạn chế cần biết
Động cơ Atkinson thường có mật độ công suất thấp hơn động cơ Otto tương đương, đặc biệt ở vùng vòng tua thấp.Nếu chỉ sử dụng riêng động cơ này, khả năng tăng tốc và phản hồi khi cần lực kéo lớn có thể không phải thế mạnh.
Bên cạnh đó, hiệu quả của hệ truyền động phụ thuộc đáng kể vào khả năng phối hợp giữa động cơ, mô-tơ điện và pin.
Một hệ thống hybrid có dung lượng pin nhỏ, mô-tơ điện công suất hạn chế hoặc chiến lược điều khiển chưa tối ưu sẽ khó khai thác hết lợi thế của động cơ Atkinson.
Chi phí sản xuất và bảo dưỡng cũng cần được đánh giá trên toàn bộ hệ truyền động.
Xe hybrid có thêm pin cao áp, mô-tơ điện, bộ biến tần và các thiết bị điều khiển liên quan, vì vậy việc bảo dưỡng cần tuân thủ đúng quy trình kỹ thuật của nhà sản xuất.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!
Động cơ Atkinson trong xu hướng phát triển xe hybrid và công nghệ BYD
Trong quá trình phát triển xe hybrid, động cơ Atkinson đã trở thành một giải pháp quan trọng nhằm cải thiện hiệu suất sử dụng nhiên liệu.Tuy nhiên, cần hiểu rằng không phải tất cả xe hybrid đều sử dụng động cơ Atkinson.
Một số nhà sản xuất có thể sử dụng động cơ Otto cải tiến, chu trình Miller hoặc các cấu hình đốt trong khác tùy theo mục tiêu thiết kế.
Với công nghệ hybrid DM-i của BYD, trọng tâm nằm ở khả năng tối ưu toàn bộ hệ thống truyền động, trong đó động cơ xăng, mô-tơ điện, pin và bộ điều khiển phối hợp để giảm tiêu hao năng lượng.
Một số động cơ xăng trong hệ thống DM-i được thiết kế theo định hướng hiệu suất nhiệt cao và sử dụng nguyên lý Atkinson hoặc các giải pháp chu trình đốt cháy tối ưu tương ứng.
Cấu hình cụ thể có thể khác nhau tùy mẫu xe và thế hệ hệ truyền động.
Ở các hệ thống plug-in hybrid như BYD DM-i, pin có dung lượng lớn hơn hybrid thông thường và có thể được sạc từ nguồn điện bên ngoài.
Nhờ đó, xe có thể di chuyển bằng điện trong những điều kiện phù hợp, đồng thời sử dụng động cơ xăng khi cần thiết hoặc khi mức năng lượng pin không còn đáp ứng nhu cầu vận hành.
Điểm đáng chú ý là động cơ Atkinson không phải yếu tố duy nhất quyết định khả năng tiết kiệm nhiên liệu của một chiếc xe hybrid.
Dung lượng và đặc tính pin, hiệu suất mô-tơ điện, khả năng thu hồi năng lượng khi phanh, trọng lượng xe, khí động học và phần mềm điều khiển đều ảnh hưởng đến kết quả cuối cùng.
Vì vậy, khi tìm hiểu một mẫu xe hybrid, người dùng nên xem xét toàn bộ hệ truyền động thay vì chỉ nhìn vào dung tích động cơ hoặc tên gọi chu trình đốt cháy.
Đây cũng là cách tiếp cận phù hợp khi đánh giá các dòng xe hybrid và plug-in hybrid của BYD tại BYD Giải Phóng.
Kết luận
Động cơ hybrid Atkinson là một giải pháp kỹ thuật quan trọng trong quá trình nâng cao hiệu suất của động cơ đốt trong.Bằng cách điều chỉnh thời điểm đóng van nạp để tạo tỷ số giãn nở lớn hơn tỷ số nén hiệu dụng, động cơ có thể tận dụng năng lượng từ quá trình cháy hiệu quả hơn và giảm mức tiêu thụ nhiên liệu trong điều kiện vận hành phù hợp.
Khi kết hợp với mô-tơ điện, hạn chế về mô-men xoắn ở vòng tua thấp được bù đắp, tạo nên hệ truyền động cân bằng hơn giữa hiệu suất, khả năng vận hành và mức tiêu hao nhiên liệu.
Đây là một trong những nền tảng kỹ thuật quan trọng giúp công nghệ hybrid tiếp tục phát triển trong ngành công nghiệp ô tô hiện đại.
