Động cơ điện đồng bộ nam châm vĩnh cửu là gì? Cấu tạo và nguyên lý hoạt động

Động cơ điện đồng bộ nam châm vĩnh cửu là gì?

Động cơ điện đồng bộ nam châm vĩnh cửu (Permanent Magnet Synchronous Motor – PMSM) là loại động cơ xoay chiều sử dụng nam châm vĩnh cửu đặt trên rotor để tạo ra từ trường, kết hợp với từ trường quay do cuộn dây stator sinh ra nhằm tạo chuyển động quay.
Đây là một trong những công nghệ động cơ được ứng dụng phổ biến trên ô tô điện và xe hybrid hiện đại nhờ khả năng đạt hiệu suất cao, mật độ công suất lớn và điều khiển mô-men xoắn chính xác.
Để hiểu rõ nguyên lý của PMSM, cần phân biệt hai bộ phận quan trọng trong động cơ điện: stator và rotor.

- Stator (phần tĩnh): Là bộ phận đứng yên, thường gồm lõi thép kỹ thuật điện và các cuộn dây đồng được bố trí thành nhiều pha. Khi được cấp dòng điện xoay chiều ba pha, các cuộn dây tạo ra từ trường quay bên trong động cơ.
- Rotor (phần quay): Là bộ phận gắn với trục động cơ, chứa các nam châm vĩnh cửu có cực Bắc và cực Nam. Từ trường của rotor tương tác với từ trường quay do stator tạo ra, khiến rotor quay theo.

Điểm đặc trưng của động cơ PMSM là rotor có từ trường riêng nhờ nam châm vĩnh cửu, không cần dòng điện cấp trực tiếp vào cuộn dây rotor để tạo từ trường như một số loại động cơ khác.
Trong thực tế, nam châm thường được chế tạo từ vật liệu đất hiếm như Neodymium-Iron-Boron (NdFeB), có khả năng tạo từ trường mạnh trong kích thước tương đối nhỏ.
Tuy nhiên, không phải mọi động cơ PMSM đều sử dụng cùng một loại vật liệu nam châm hoặc có cấu trúc rotor giống nhau.

Trên ô tô điện, động cơ PMSM thường được tích hợp cùng bộ biến tần, bộ điều khiển điện tử và hệ thống làm mát để tạo thành một cụm truyền động hoàn chỉnh.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!

Cấu tạo và nguyên lý hoạt động của động cơ PMSM

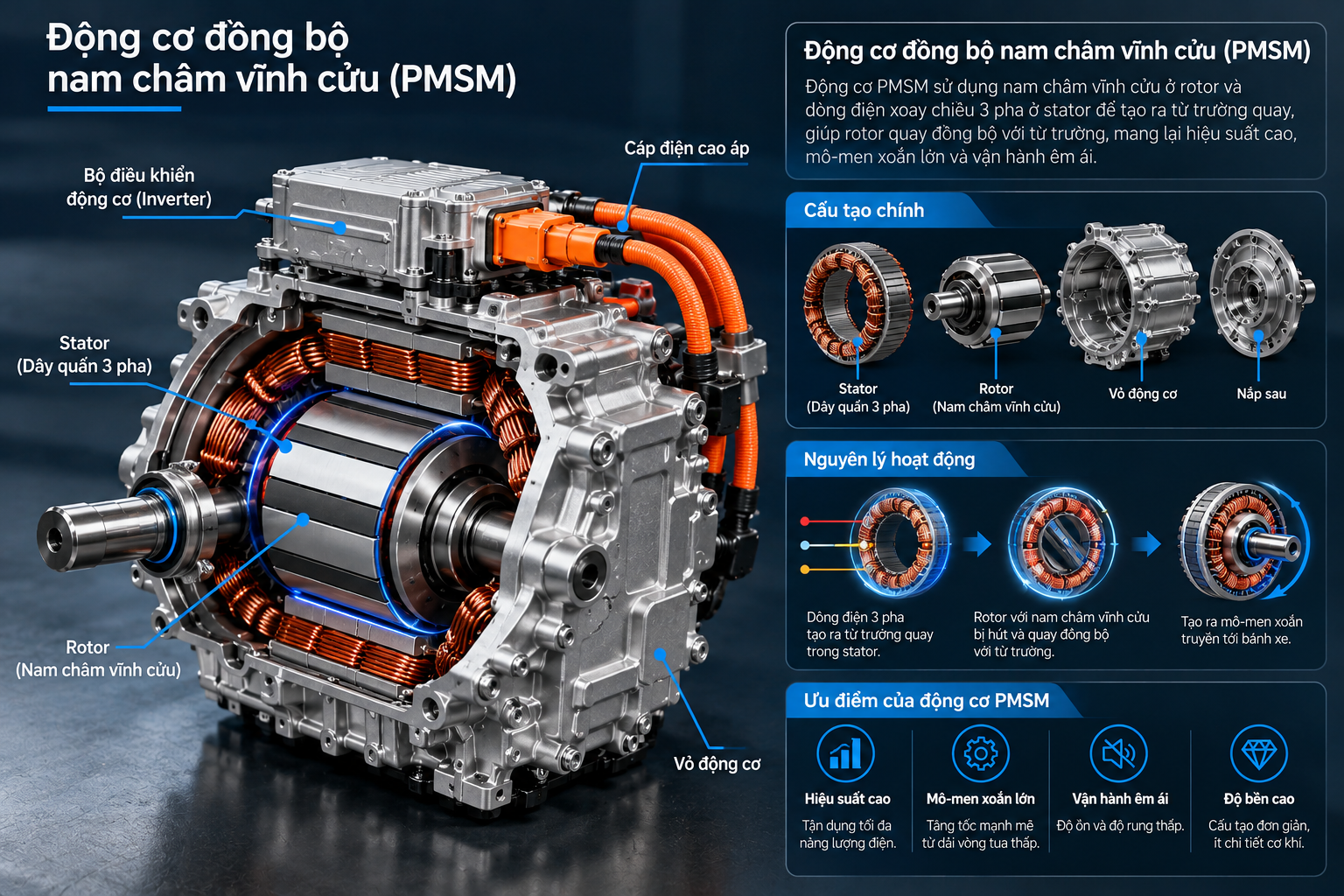

Cấu tạo chính của động cơ

Một động cơ điện đồng bộ nam châm vĩnh cửu thường bao gồm các bộ phận sau:

- Stator – Bộ phận tạo từ trường quay
Stator gồm lõi thép ghép từ nhiều lá thép kỹ thuật điện nhằm hạn chế tổn hao do dòng điện xoáy.
Các rãnh trên lõi thép được bố trí để lắp đặt cuộn dây đồng.
Khi dòng điện xoay chiều ba pha chạy qua các cuộn dây, từ trường quay được hình thành bên trong động cơ.

- Rotor – Bộ phận chứa nam châm vĩnh cửu
Rotor được gắn với trục động cơ và chứa các nam châm có cực từ được bố trí theo thiết kế.
Từ trường của nam châm tương tác với từ trường quay của stator, tạo ra mô-men xoắn làm rotor chuyển động.
Cách bố trí nam châm có ảnh hưởng trực tiếp đến đặc tính mô-men xoắn, tốc độ và khả năng vận hành của động cơ.

- Trục động cơ và ổ bi
Trục động cơ truyền mô-men xoắn từ rotor đến bộ truyền động và bánh xe.
Ổ bi giúp trục quay ổn định, giảm ma sát và hạn chế rung động trong quá trình vận hành.

- Bộ biến tần (Inverter)
Pin xe điện lưu trữ năng lượng dưới dạng dòng điện một chiều (DC), trong khi PMSM cần dòng điện xoay chiều nhiều pha để tạo từ trường quay.
Bộ biến tần thực hiện chuyển đổi điện DC thành điện AC với tần số và biên độ dòng điện có thể điều chỉnh.
Nhờ đó, hệ thống có thể kiểm soát tốc độ quay và mô-men xoắn của động cơ theo yêu cầu vận hành.

- Hệ thống làm mát
Trong quá trình hoạt động, cuộn dây stator, lõi thép và các bộ phận khác đều có thể phát sinh nhiệt.
Hệ thống làm mát bằng không khí, chất lỏng hoặc các giải pháp kết hợp giúp duy trì nhiệt độ trong giới hạn thiết kế, bảo vệ lớp cách điện và nam châm vĩnh cửu.

Nguyên lý hoạt động

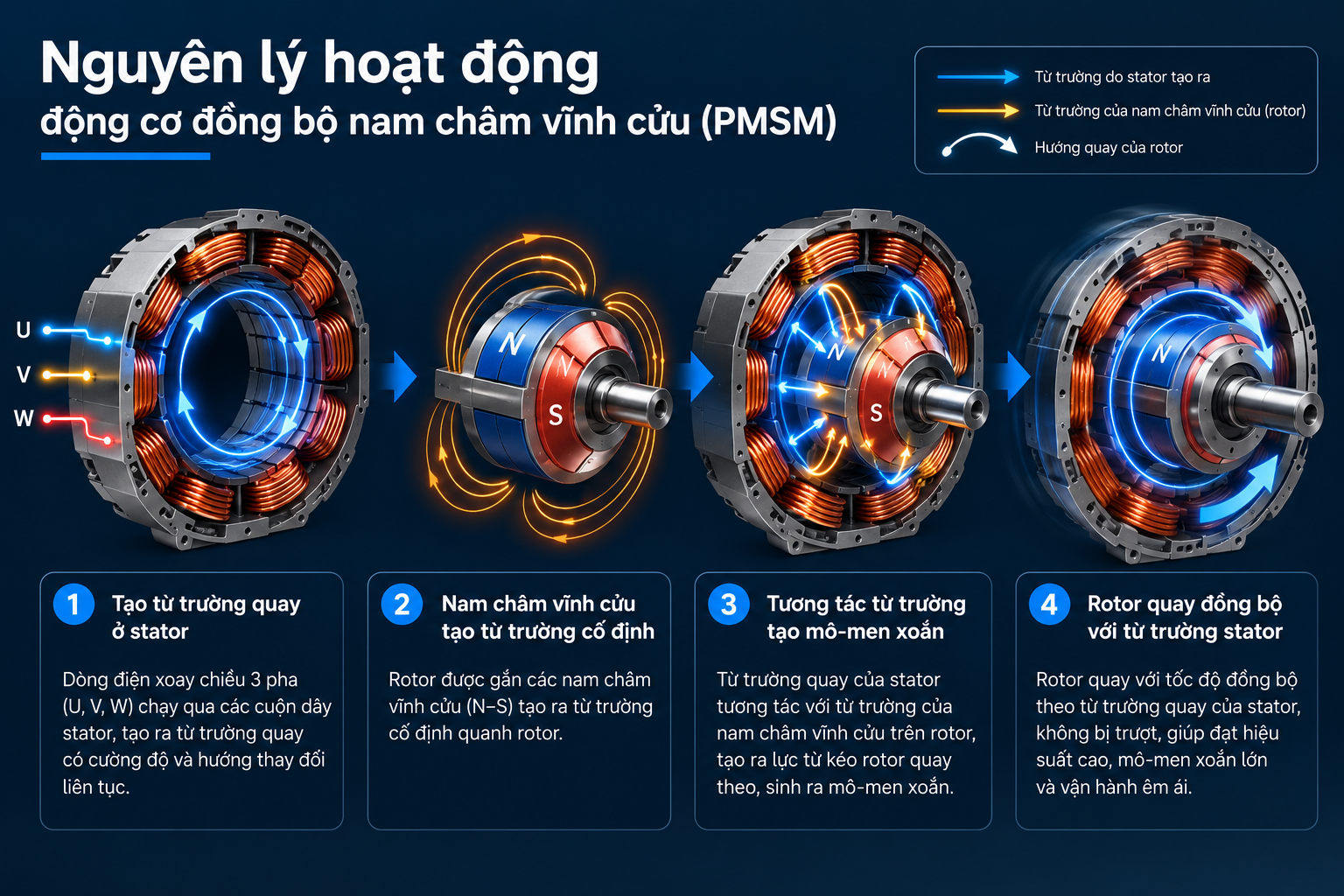

Nguyên lý của PMSM dựa trên sự tương tác giữa từ trường quay của stator và từ trường cố định trên rotor.

- Bước 1: Pin cung cấp năng lượng cho bộ biến tần
Khi người lái nhấn bàn đạp ga, hệ thống điều khiển tiếp nhận yêu cầu về mô-men xoắn và tốc độ.
Điện năng từ bộ pin cao áp được đưa đến bộ biến tần.

- Bước 2: Biến tần tạo dòng điện xoay chiều ba pha
Bộ biến tần sử dụng các linh kiện bán dẫn công suất để chuyển đổi điện DC thành dòng điện AC ba pha.
Tần số và biên độ dòng điện được điều chỉnh theo tín hiệu điều khiển.

- Bước 3: Stator hình thành từ trường quay
Dòng điện ba pha chạy qua các cuộn dây stator tạo ra từ trường quay.
Tốc độ quay của từ trường phụ thuộc vào tần số dòng điện và số cặp cực của động cơ.

- Bước 4: Rotor quay đồng bộ với từ trường stator
Từ trường của nam châm vĩnh cửu trên rotor có xu hướng duy trì sự đồng bộ với từ trường quay của stator.
Sự tương tác điện từ tạo ra mô-men xoắn, khiến rotor và trục động cơ quay để truyền lực tới bánh xe.

- Bước 5: Hệ thống điều chỉnh tốc độ và mô-men xoắn
Bộ điều khiển liên tục điều chỉnh dòng điện cấp cho stator để đáp ứng yêu cầu tăng tốc, duy trì tốc độ hoặc giảm tốc.
Nhờ khả năng điều khiển chính xác, động cơ có thể thay đổi lực kéo nhanh chóng và mượt mà.

Một đặc điểm quan trọng của PMSM là tốc độ rotor đồng bộ với tốc độ quay của từ trường stator khi động cơ vận hành ổn định.
Đây chính là cơ sở tạo nên tên gọi "động cơ đồng bộ".
