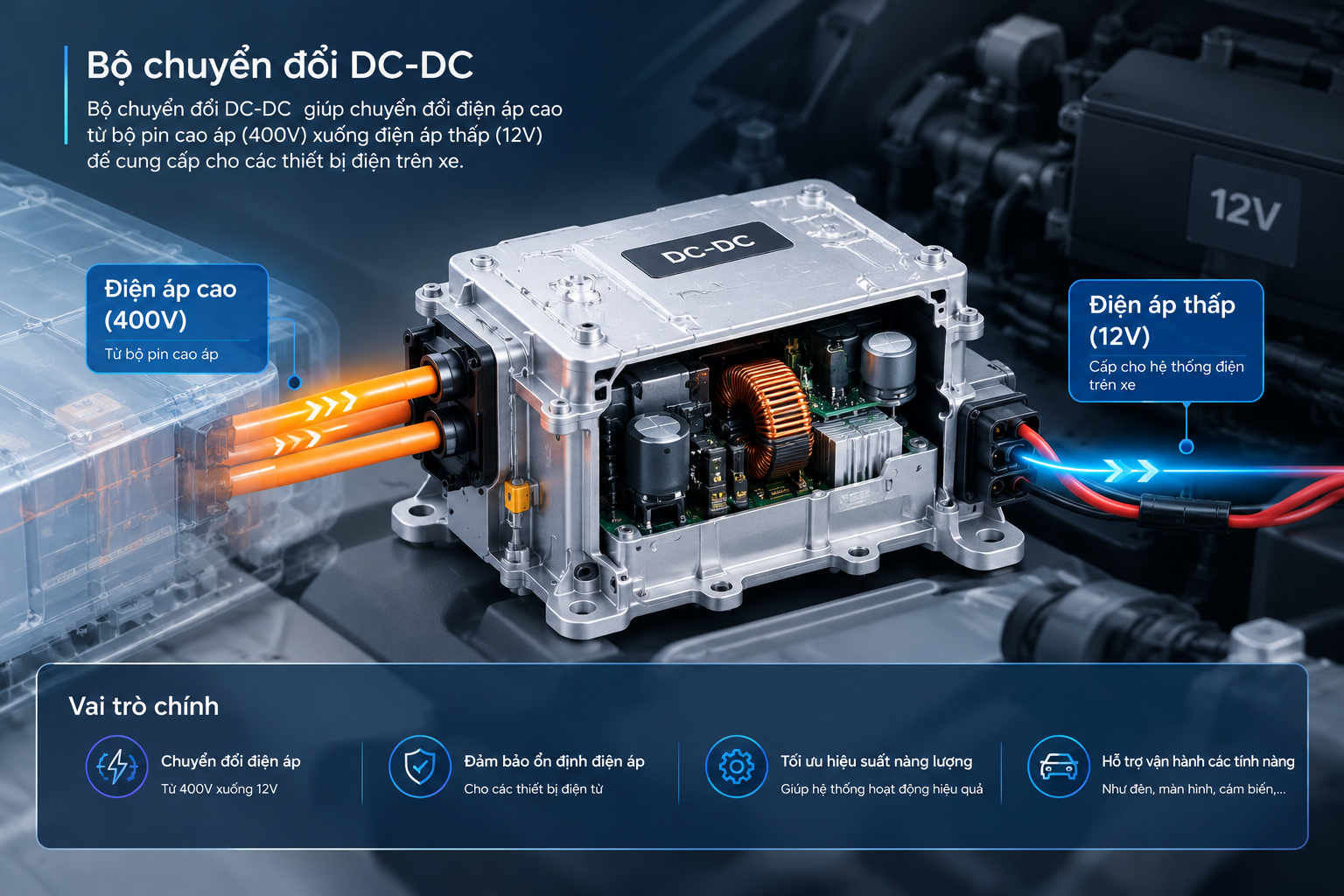

Bộ chuyển đổi DC-DC trên ô tô là gì?
Bộ chuyển đổi DC-DC (DC-DC Converter) là thiết bị điện tử công suất có nhiệm vụ chuyển đổi dòng điện một chiều (DC) từ mức điện áp này sang mức điện áp khác.Trên ô tô điện và xe hybrid, bộ phận này thường đảm nhiệm chức năng chuyển đổi điện áp cao từ bộ pin kéo xuống mức điện áp thấp để cung cấp năng lượng cho hệ thống điện phụ trợ và duy trì hoạt động của ắc quy 12V.
Để hiểu vai trò của bộ chuyển đổi DC-DC, cần nhìn vào sự khác biệt giữa hai hệ thống điện trên một chiếc ô tô điện.
Thứ nhất là hệ thống điện cao áp, thường sử dụng điện năng từ bộ pin kéo để vận hành mô-tơ điện, bộ biến tần và các thiết bị công suất lớn.
Điện áp của hệ thống này phụ thuộc vào kiến trúc của từng mẫu xe, có thể ở mức vài trăm volt hoặc cao hơn trên những nền tảng điện áp cao.
Thứ hai là hệ thống điện áp thấp, thường sử dụng 12V trên nhiều dòng xe hiện nay.
Hệ thống này cấp điện cho các thiết bị như đèn chiếu sáng, màn hình, bộ điều khiển điện tử, khóa cửa, cảm biến, hệ thống giải trí và nhiều thiết bị phụ trợ khác.
Vấn đề đặt ra là bộ pin kéo có điện áp cao, trong khi các thiết bị điện áp thấp không thể kết nối trực tiếp với nguồn điện này.
Đây chính là lúc bộ chuyển đổi DC-DC phát huy vai trò.
Thiết bị tiếp nhận điện một chiều từ bộ pin cao áp, điều chỉnh điện áp xuống mức phù hợp và cung cấp nguồn điện ổn định cho hệ thống điện áp thấp.
Ở nhiều mẫu xe điện, DC-DC còn đảm nhiệm việc duy trì trạng thái sạc cho ắc quy 12V, tương tự vai trò của máy phát điện trên xe động cơ đốt trong ở một khía cạnh nhất định.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!

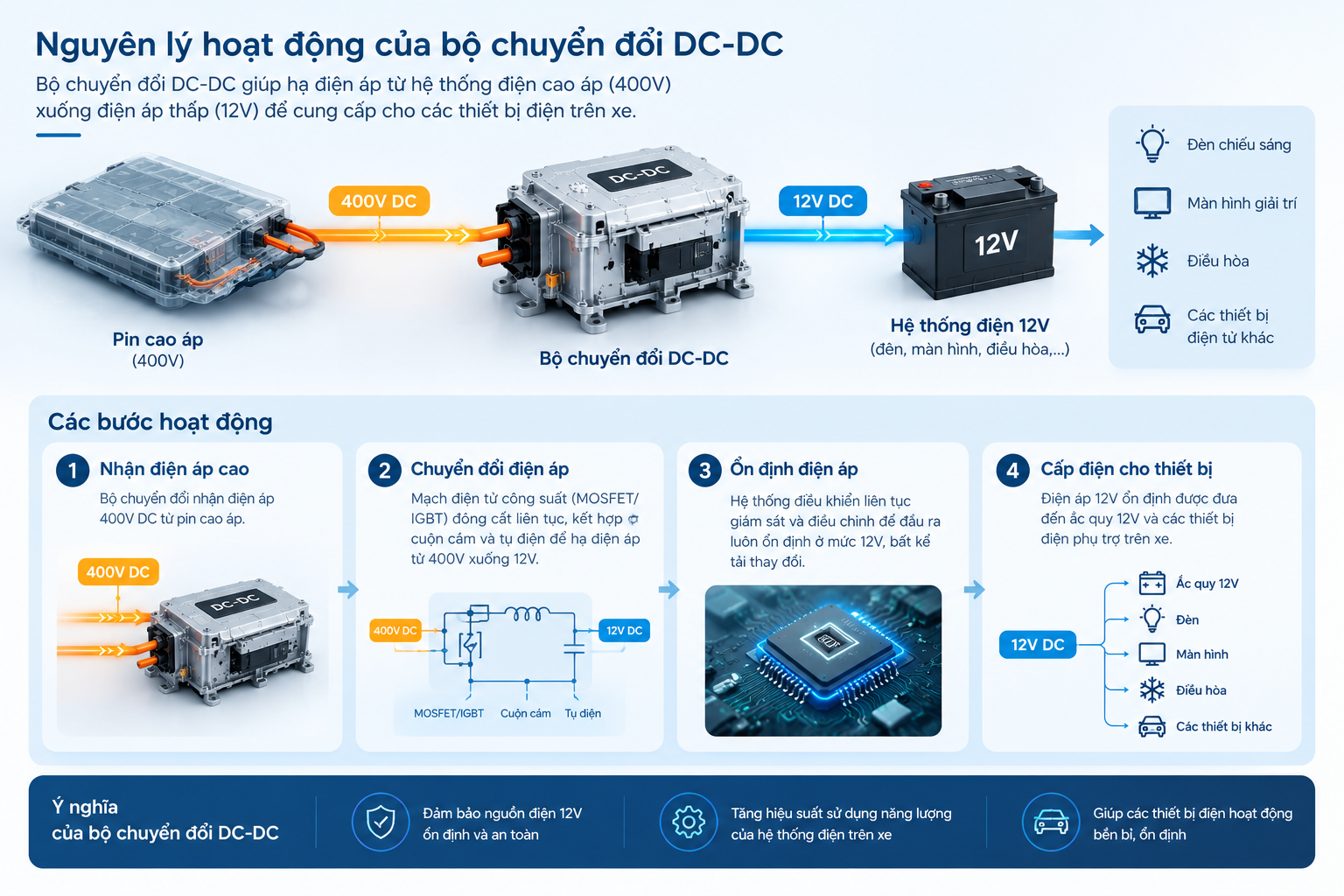

Nguyên lý hoạt động của bộ chuyển đổi DC-DC
Nguyên lý cơ bản của bộ chuyển đổi DC-DC là sử dụng các linh kiện điện tử công suất để điều khiển quá trình truyền và biến đổi năng lượng giữa hai mức điện áp một chiều.Khác với điện trở hoặc bộ chia áp đơn giản, bộ DC-DC hiện đại thường sử dụng phương pháp đóng cắt điện tử ở tần số cao kết hợp với cuộn cảm, tụ điện và mạch điều khiển.
Nhờ đó, thiết bị có thể chuyển đổi điện áp với hiệu suất cao và kiểm soát tốt dòng điện đầu ra.
Quá trình hoạt động của một bộ chuyển đổi DC-DC điển hình có thể khái quát qua các bước:
- Bước 1: Tiếp nhận nguồn điện đầu vào
Bộ DC-DC nhận dòng điện một chiều từ nguồn cấp.
Trên xe điện, nguồn này thường đến từ bộ pin cao áp thông qua hệ thống phân phối điện và các mạch bảo vệ.
- Bước 2: Điều khiển đóng cắt dòng điện
Các linh kiện bán dẫn công suất như MOSFET hoặc IGBT được điều khiển đóng và ngắt theo chu kỳ.
Việc thay đổi thời gian đóng cắt giúp điều chỉnh lượng năng lượng truyền đến phía đầu ra.
- Bước 3: Điều chỉnh và ổn định điện áp
Cuộn cảm và tụ điện tham gia vào quá trình tích trữ, truyền và lọc năng lượng.
Mạch điều khiển theo dõi điện áp đầu ra, sau đó điều chỉnh hoạt động đóng cắt để duy trì mức điện áp theo yêu cầu.
- Bước 4: Cung cấp nguồn điện cho hệ thống áp thấp
Nguồn điện sau chuyển đổi được đưa đến hệ thống điện áp thấp, phục vụ các thiết bị điện tử và hỗ trợ sạc ắc quy phụ khi cần thiết.
Trong thực tế, bộ chuyển đổi DC-DC trên ô tô thường sử dụng mạch điều khiển phản hồi để liên tục điều chỉnh đầu ra theo tải tiêu thụ.
Nếu nhiều thiết bị điện hoạt động cùng lúc khiến nhu cầu dòng điện tăng lên, bộ chuyển đổi sẽ điều chỉnh công suất trong giới hạn thiết kế.
Nhờ cơ chế này, các thiết bị điện áp thấp có thể hoạt động ổn định mà không cần sử dụng một bộ pin riêng biệt cho từng nhóm chức năng.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!
Cấu tạo của bộ chuyển đổi DC-DC trên ô tô
Bộ chuyển đổi DC-DC là một hệ thống điện tử công suất gồm nhiều thành phần phối hợp với nhau.Cấu trúc cụ thể phụ thuộc vào công suất, mức điện áp, kiến trúc điện của xe và công nghệ mà nhà sản xuất lựa chọn.
Các thành phần quan trọng thường bao gồm:
Mạch bán dẫn công suất
Đây là bộ phận thực hiện quá trình đóng cắt dòng điện.
MOSFET hoặc IGBT được sử dụng tùy theo thiết kế và yêu cầu điện áp, dòng điện, tần số chuyển mạch.
Các linh kiện này phải chịu được điều kiện làm việc khắc nghiệt và được điều khiển chính xác để hạn chế tổn hao năng lượng.
Cuộn cảm và biến áp cao tần
Cuộn cảm tham gia vào quá trình tích trữ và truyền năng lượng trong các cấu trúc chuyển đổi không cách ly.
Với một số bộ chuyển đổi có cách ly điện, biến áp cao tần được sử dụng để truyền năng lượng giữa hai phía mà không tạo kết nối điện trực tiếp.
Việc cách ly điện có ý nghĩa quan trọng đối với yêu cầu an toàn và kiến trúc hệ thống của từng mẫu xe.
Tụ điện
Tụ điện giúp lọc dao động điện áp, giảm nhiễu và hỗ trợ ổn định nguồn điện trong quá trình chuyển đổi.
Tùy theo thiết kế, tụ điện có thể xuất hiện ở cả đầu vào và đầu ra của bộ chuyển đổi.
Mạch điều khiển
Mạch điều khiển có nhiệm vụ giám sát điện áp, dòng điện, nhiệt độ và điều khiển linh kiện công suất.
Bộ phận này giúp duy trì điện áp đầu ra trong phạm vi cho phép, đồng thời kích hoạt cơ chế bảo vệ khi phát hiện bất thường.
Hệ thống làm mát và bảo vệ
Khi hoạt động ở công suất cao, linh kiện bán dẫn và các thành phần điện tử có thể phát sinh nhiệt.
Do đó, bộ DC-DC có thể được trang bị tản nhiệt hoặc làm mát bằng chất lỏng tùy theo thiết kế.
Các mạch bảo vệ quá dòng, quá áp, quá nhiệt và ngắn mạch cũng đóng vai trò quan trọng trong việc bảo đảm độ tin cậy của thiết bị.
Có thể thấy, bộ DC-DC không đơn thuần là một thiết bị giảm điện áp.
Đây là một hệ thống điều khiển điện năng có khả năng quản lý công suất, bảo vệ linh kiện và duy trì sự ổn định cho toàn bộ mạng điện áp thấp trên xe.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!
Các loại bộ chuyển đổi DC-DC phổ biến và ứng dụng trên ô tô
Bộ chuyển đổi DC-DC có nhiều cấu trúc khác nhau, được lựa chọn dựa trên mức điện áp đầu vào, đầu ra, công suất và yêu cầu cách ly điện.- Bộ chuyển đổi Buck – Hạ áp
Buck Converter là loại bộ chuyển đổi giảm điện áp.
Đây là cấu trúc phù hợp khi điện áp đầu vào cao hơn điện áp đầu ra.
Ví dụ, trên một chiếc xe điện có hệ thống pin kéo điện áp cao, bộ Buck DC-DC có thể được sử dụng để chuyển đổi nguồn điện xuống mức 12V nhằm cấp nguồn cho các thiết bị phụ trợ.
Cấu trúc này thường có hiệu suất cao và được ứng dụng rộng rãi trong các hệ thống điện tử.
- Bộ chuyển đổi Boost – Tăng áp
Boost Converter có nhiệm vụ tăng điện áp đầu ra so với điện áp đầu vào.
Cấu trúc này được ứng dụng trong những hệ thống cần nâng mức điện áp DC để đáp ứng yêu cầu vận hành của thiết bị.
Trên ô tô điện, bộ tăng áp có thể xuất hiện trong một số kiến trúc truyền động hoặc hệ thống phụ trợ đặc thù.
Tuy nhiên, không phải mẫu xe nào cũng cần một bộ Boost DC-DC riêng biệt.
- Bộ chuyển đổi Buck-Boost – Vừa tăng áp vừa hạ áp
Buck-Boost Converter có khả năng điều chỉnh điện áp đầu ra theo hướng tăng hoặc giảm tùy thuộc vào cấu trúc mạch.
Thiết bị này phù hợp với những hệ thống có điện áp đầu vào thay đổi trong phạm vi rộng nhưng vẫn cần duy trì điện áp đầu ra ổn định.
Một số cấu trúc Buck-Boost hiện đại có thể hỗ trợ dòng điện hai chiều, cho phép năng lượng truyền theo cả hai hướng.
Điều này hữu ích trong các hệ thống lưu trữ năng lượng hoặc kiến trúc điện có yêu cầu trao đổi công suất giữa hai nguồn.
| Loại bộ chuyển đổi | Chức năng | Ứng dụng điển hình |
|---|---|---|
| Buck | Giảm điện áp | Hạ áp nguồn cao áp xuống 12V |
| Boost | Tăng điện áp | Nâng điện áp DC trong một số hệ thống |
| Buck-Boost | Tăng hoặc giảm điện áp | Điều chỉnh nguồn có điện áp đầu vào biến thiên |
| Bidirectional DC-DC | Truyền năng lượng hai chiều | Hệ thống lưu trữ và quản lý năng lượng |
Nhà sản xuất còn phải cân nhắc hiệu suất, kích thước, khả năng làm mát, độ bền và yêu cầu cách ly điện.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!
Vai trò của bộ chuyển đổi DC-DC trong xe điện và xe hybrid
Trên xe động cơ đốt trong truyền thống, máy phát điện (alternator) được dẫn động bởi động cơ để tạo ra điện năng, sau đó cung cấp cho các thiết bị điện và sạc ắc quy 12V.Khi chuyển sang xe điện, phương tiện không còn máy phát điện hoạt động theo cách truyền thống này.
Thay vào đó, bộ chuyển đổi DC-DC đảm nhiệm vai trò cung cấp nguồn điện áp thấp từ hệ thống điện cao áp.
Vai trò đầu tiên là duy trì nguồn điện cho các thiết bị phụ trợ.
Những hệ thống như đèn, màn hình, bộ điều khiển, cảm biến và khóa điện đều cần nguồn điện áp thấp ổn định để hoạt động.
Vai trò thứ hai là hỗ trợ sạc ắc quy phụ 12V.
Ắc quy này thường cung cấp năng lượng cho các hệ thống điện áp thấp, đặc biệt trong những thời điểm xe chưa kích hoạt hệ thống điện cao áp.
Khi xe ở trạng thái sẵn sàng vận hành hoặc trong những điều kiện được nhà sản xuất thiết lập, DC-DC có thể lấy điện từ bộ pin kéo để duy trì trạng thái sạc của ắc quy phụ.
Vai trò thứ ba là hỗ trợ quản lý năng lượng giữa các hệ thống điện.
Khi nhiều thiết bị cùng hoạt động, bộ DC-DC phải đáp ứng nhu cầu tải trong giới hạn công suất thiết kế, đồng thời phối hợp với các bộ điều khiển khác để bảo vệ hệ thống.
Trên xe hybrid, kiến trúc điện có thể phức tạp hơn do tồn tại đồng thời động cơ đốt trong, mô-tơ điện, pin điện áp cao và hệ thống điện áp thấp.
Bộ DC-DC thường đóng vai trò kết nối nguồn điện cao áp với mạng điện phụ trợ, thay vì phụ thuộc hoàn toàn vào máy phát điện như trên xe truyền thống.
Đối với xe điện sử dụng kiến trúc điện áp cao 800V hoặc cao hơn, bộ chuyển đổi DC-DC càng có vai trò quan trọng trong việc cung cấp nguồn áp thấp tương thích với các thiết bị điện tử.
Thiết kế bộ chuyển đổi phải đáp ứng yêu cầu cách điện, chịu điện áp và kiểm soát nhiệt phù hợp với nền tảng điện của xe.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!
Dấu hiệu hư hỏng bộ chuyển đổi DC-DC và những lưu ý khi kiểm tra
Bộ chuyển đổi DC-DC thường được thiết kế để hoạt động ổn định trong thời gian dài.Tuy nhiên, thiết bị vẫn có thể gặp sự cố do nhiệt độ cao, linh kiện xuống cấp, lỗi hệ thống làm mát, kết nối điện không tốt hoặc các vấn đề liên quan đến nguồn điện đầu vào.
Một số dấu hiệu có thể xuất hiện khi bộ chuyển đổi gặp trục trặc gồm:
- Ắc quy 12V thường xuyên bị yếu: Nếu DC-DC không cung cấp đủ điện năng, ắc quy phụ có thể không được duy trì trạng thái sạc phù hợp.
- Xuất hiện cảnh báo hệ thống điện: Xe có thể hiển thị cảnh báo liên quan đến hệ thống điện áp thấp, nguồn điện hoặc hệ thống truyền động.
- Một số thiết bị điện hoạt động bất thường: Đèn, màn hình hoặc các hệ thống điện tử có thể hoạt động không ổn định nếu điện áp nguồn bị sụt giảm.
- Xe khó khởi động hoặc không thể chuyển sang trạng thái sẵn sàng: Trên xe điện, ắc quy 12V yếu có thể khiến các bộ điều khiển và hệ thống đóng điện cao áp không hoạt động đúng trình tự.
Tuy nhiên, những dấu hiệu này không đủ để kết luận bộ DC-DC đã hỏng.
Ắc quy 12V xuống cấp, đầu nối lỏng, cầu chì đứt, dây dẫn hư hỏng hoặc lỗi phần mềm cũng có thể gây ra triệu chứng tương tự.
Khi kiểm tra, kỹ thuật viên cần sử dụng thiết bị chẩn đoán phù hợp để đọc mã lỗi, kiểm tra điện áp đầu ra, tình trạng ắc quy phụ, đường dây và các kết nối liên quan.
Việc kiểm tra bộ DC-DC phải tuân thủ quy trình an toàn điện áp cao của nhà sản xuất.
Người sử dụng không nên tự ý tháo lắp bộ chuyển đổi hoặc tiếp xúc với các đầu nối màu cam thường được dùng để nhận diện hệ thống điện áp cao trên xe.
Nếu xe xuất hiện cảnh báo hệ thống điện hoặc có dấu hiệu mất nguồn bất thường, nên đưa xe đến cơ sở dịch vụ có chuyên môn về xe điện để kiểm tra.
Liên hệ ngay: 0967310819 để nhận báo giá xe BYD và các chương trình ưu đãi!
Bộ chuyển đổi DC-DC trong công nghệ xe điện BYD
Trong hệ thống truyền động điện của BYD, bộ chuyển đổi DC-DC là một thành phần thuộc kiến trúc quản lý năng lượng, giúp kết nối hệ thống điện áp cao với mạng điện áp thấp.Thiết bị này góp phần duy trì nguồn điện cho các hệ thống phụ trợ và hỗ trợ hoạt động ổn định của những bộ điều khiển trên xe.
Tùy theo mẫu xe và nền tảng công nghệ, cấu hình bộ DC-DC, mức điện áp và công suất có thể khác nhau.
Do đó, khi tìm hiểu một mẫu xe cụ thể, người dùng nên tham khảo tài liệu kỹ thuật chính thức thay vì mặc định mọi dòng xe đều sử dụng chung một cấu hình.
Thông qua BYD Giải Phóng, khách hàng có thể tìm hiểu thêm về công nghệ pin, hệ truyền động điện, hệ thống quản lý năng lượng và các giải pháp kỹ thuật được ứng dụng trên những mẫu xe BYD.
Kết luận
Bộ chuyển đổi DC-DC là một thành phần quan trọng trong hệ thống điện của ô tô điện và xe hybrid.Thiết bị thực hiện nhiệm vụ chuyển đổi điện áp một chiều, đặc biệt là hạ điện áp từ bộ pin cao áp xuống mức phù hợp để cung cấp năng lượng cho hệ thống điện phụ trợ và duy trì ắc quy 12V.
Hiểu rõ nguyên lý hoạt động, cấu tạo và dấu hiệu hư hỏng của bộ DC-DC giúp người dùng có cái nhìn đầy đủ hơn về cách một chiếc xe điện quản lý năng lượng.
Đây cũng là một trong những công nghệ nền tảng góp phần bảo đảm sự ổn định, an toàn và hiệu quả vận hành của phương tiện điện hiện đại.
